JX36 Прямосторонний силовой пресс&h рамный пресс

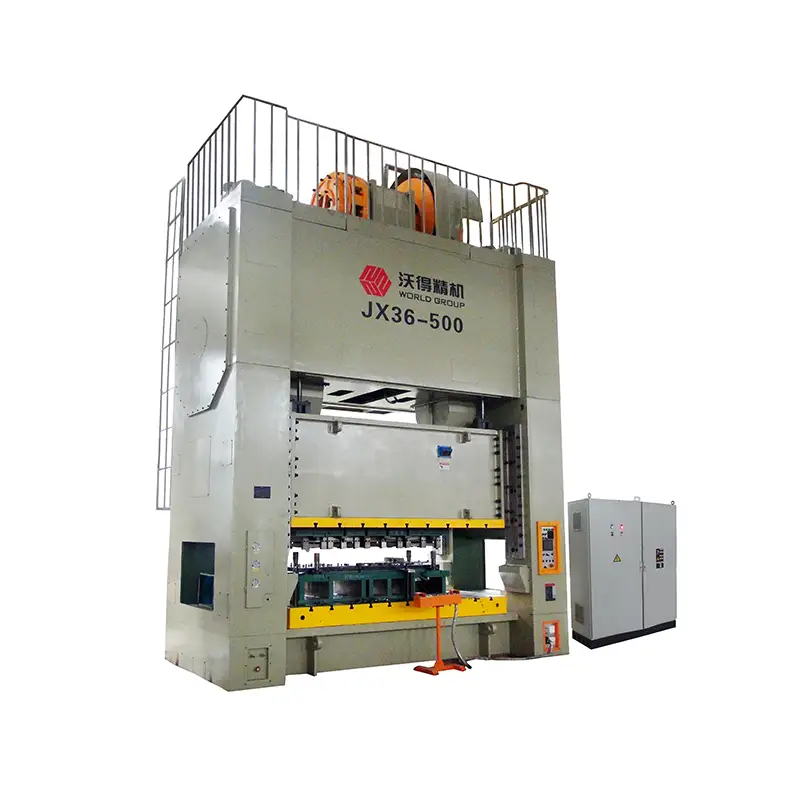

JX36 Прямосторонний пресс-машина
JX36 Прямосторонний двухкривошипный пресс (штамповочный пресс, силовой пресс) мощностью от 400 до 1000 тонн, наиболее подходящий для штамповки больших листового металла и процесса прогрессивной штамповки.
Корпус пресса можно разобрать на корону, колонны, балку и направляющую, что упрощает транспортировку. Два эксцентриковых коленчатых вала расположены слева направо, обеспечивают большой стол с балансировкой мощности. Спецификации могут быть настроены для удовлетворения запросов большего количества клиентов.
SPECIFICATION
| ITEM | JX36-400 | JX36-500 | JX36-630 | JX36-800 | JX36-1000 | |
| Номинальная мощность | KN | 400 | 5000 | 6300 | 8000 | 10000 |
| Номинальный тоннаж | Мм | 9 | 12 | 12 | 12 | 12 |
| Длина стока | Мм | 300 | 300 | 350 | 350 | 400 |
| Скорость хода | сперма в минуту | 20-35 | 20-35 | 20-30 | 15-25 | 15-25 |
| Макс. Высота закрытия штампа | Мм | 650 | 650 | 700 | 800 | 900 |
| Регулировка высоты затвора матрицы | Мм | 200 | 200 | 250 | 250 | 250 |
| Размер таблицы (FBxLR) | Мм | 1300×3000 | 1500×3000 | 1500×3600 | 2000×4000 | 2000×4000 |
| Толщина стола | Мм | 220 | 220 | 250 | 250 | 250 |
| Размер нижней части слайда (FB-LR) | Мм | 1300×3000 | 1500×3000 | 1500×3600 | 2000×4000 | 2000×4000 |
| Оконный проем (FBxH) | Мм | 1000×650 | 1100×650 | 1200×700 | 1600×800 | 1600×900 |
| Высота стола | Мм | 710 | 710 | 710 | 710 | 710 |
| Мощность мотора | KW | 45 | 55 | 75 | 75 | 90 |
| Габаритные размеры (ДхШхВ) | Мм | 3330x4650x 7250 | 3800x5400x 7700 | 4200x6150x 9200 | 4600x6150x 9900 | |
| Приблизительный вес | T | 80 | 90 | 120 | 150 | 190 |
DRY TYPE CLUTCH AND BRAKE
Сцепление и тормоз сухого типа мирового производства, большой крутящий момент и низкий уровень шума.
Высококачественные блоки сцепления обеспечивают более длительный срок службы. Сцепление и тормоз расположены слева направо на верхней части головки пресса. Средний редуктор контактирует с шестернями приводного вала и передает мощность на две большие шестерни через шестерни по бокам вала.
Перед установкой на пресс сцепление проходит испытания на динамическую балансировку.
Сцепление и тормоз разделены с двух сторон. Он управляется двойным предохранительным электромагнитным клапаном.
DOUBLE CRANK TRANSMISSION
Два коленчатых вала расположены слева направо. Эта конструкция позволяет увеличить размер валика пресса слева направо, чтобы соответствовать большим запросам на прогрессивную штамповку.
Синхронизация осуществляется через шестерни приводного вала и боковые большие шестерни. Коленчатый вал изготовлен из стали горячей ковки и подвергается шлифованию. Все шестерни шлифуются и укрепляются.
STRONG WELDED STRUCTURE
Сварная конструкция включает в себя верхний венец, боковые стойки, полозья и надрессорную балку. Эти детали скрепляются вместе с помощью тяг и гаек с гидравлической блокировкой. Все сварные детали проходят термообработку и пескоструйную обработку для придания высокой жесткости. Размер стола и закрытая высота
индивидуальные.
Подушка не является обязательной. Емкость подушки и длина хода настраиваются индивидуально.
