JH25 C-образная рама (тип c) Двойной кривошипно-пробивной пресс & силовой пресс

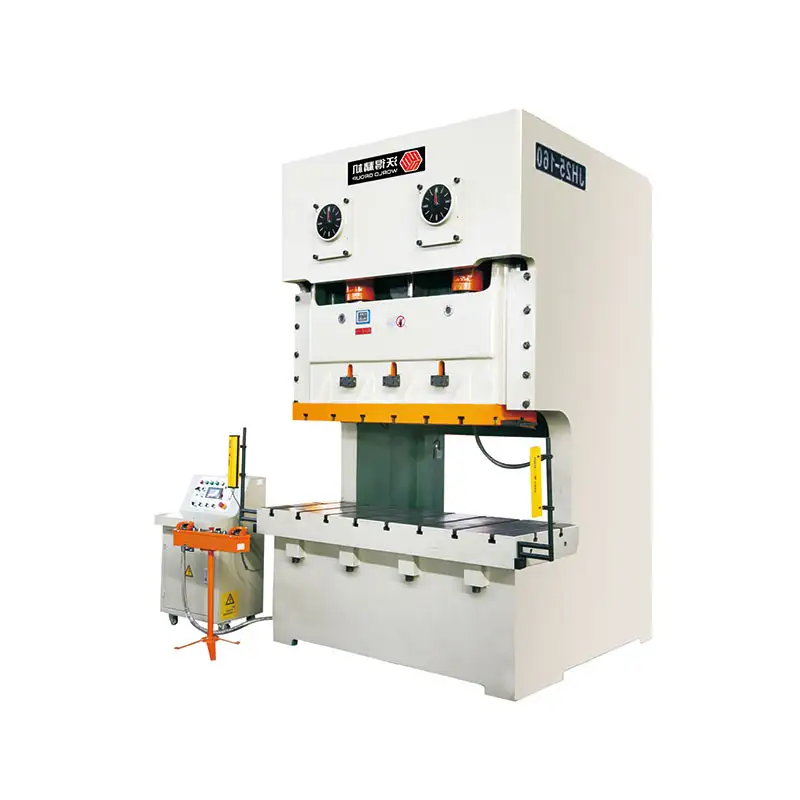

Двойной кривошипно-пробивной пресс с рамой C JH25

Двухкривошипный пресс с рамой JH25 C (пресс, штамповочный пресс, штамповочный станок, механический силовой пресс, штамповочный пресс), грузоподъемность от 110 до 315 тонн, управление ПЛК, мокрое сцепление, защита от гидравлической перегрузки, механическое и электрическое управление кулачком, автоматическая смазка .

Большой стол лучше подходит для штамповки больших листов или процесса прогрессивной штамповки. Световая завеса, инвертор, воздушная подушка являются дополнительными опциями.

SPECIFICATION

OPTIONS

Легкая занавеска; Инвертор; Подушка; Разматыватель; Выпрямитель; Питатель ЧПУ; Трансферный бар; Манипулятор;

BIGGER TABLE FOR SHEET METAL PRORESSIVE DIE STAMPING

Двухкривошипный штамповочный пресс с рамой C JH25 имеет более широкий стол, который больше подходит для прогрессивной штамповки. Коленчатые валы с двойным крестообразным расположением вращаются в обратном направлении для устранения боковых сил.

Пневматический балансировочный цилиндр салазок предназначен для балансировки веса салазок и веса верхней матрицы. Пресс синхронизируется двумя большими шестернями, которые находятся в масляной ванне в верхнем масляном отсеке.

Сварной стальной корпус с C-образной рамой обладает высокой жесткостью после термообработки и балластировки шариками. Все сварные точки проверяются ультразвуком, а верхняя масляная камера проверяется в масляной ванне на отсутствие утечек.

WET TYPE PNEUMATIC CLUTCH AND BRAKE

Пробивной пресс JH25 с пневматической мокрой муфтой может работать как в непрерывном, так и в дюймовом или одинарном режиме, что дает операторам больше возможностей.

Перед сборкой на пресс каждое сцепление проходит балансировку и температурные испытания. Высококачественные фрикционные диски обеспечивают длительный срок службы.

Нет необходимости менять их в течение 3 лет. Специальные высококачественные уплотнительные кольца типа Y предотвращают утечку масла.

Сименс Мотор, Шнайдер Электрические Компоненты

Пресс оснащен главным двигателем Siemens и электрическими компонентами Schneider.

Гидравлический насос с защитой от перегрузки

Пресс стандартно оснащен японским гидравлическим перегрузочным насосом SHOWA. Обычно система настроена на 110% номинальной мощности. Пресс немедленно остановится, как только его перегрузка превысит 110 %, чтобы защитить как пресс, так и матрицу. Сбросить перегрузку легко, поскольку на панели управления имеется переключатель сброса. Систему можно перезагрузить в течение 3 минут.

ПЛК Panasonic или Mitsubishi

Система управления ПЛК может быть марки Panasonic или Mitsubishi.

PLC CONTROL WITH HMI

Центральная система управления ПЛК упрощает эксплуатацию и проверку пресса. HMI имеет функции настройки системы, монитора ввода-вывода, счетчика и счетчика предустановок. Оператор может установить частоту смазки с помощью ЧМИ в зависимости от рабочего времени или времени рабочего хода. Пресс оснащен механическими и электрическими кулачковыми контроллерами. Угол кулачка легко настроить в соответствии с прессом с помощью автоматической системы разматывания, выпрямления и системы подачи или системы передаточных стержней.
