JW31-200 тонн одноточечный пневматический штамповочный станок1

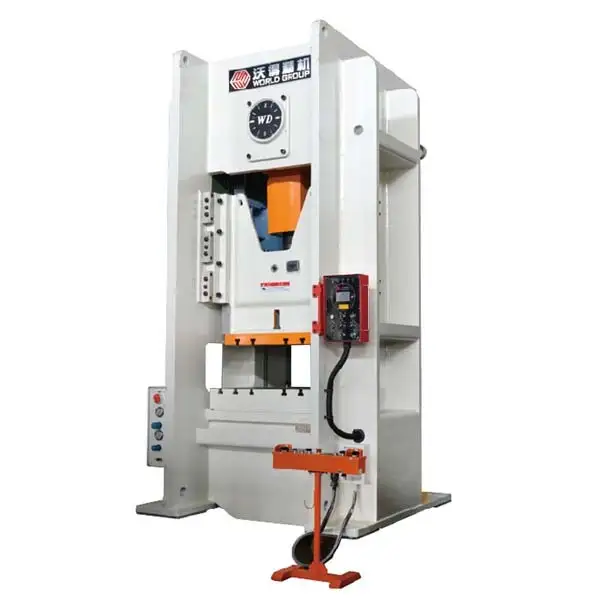

Однокривошипный пресс с H-образной рамой JW31

Однокривошипный пресс с рамой JW31 H подходит для легких, тонких материалов, для применения с одной и прогрессивной матрицей при вырубке, прошивке, гибке, формовке, соединении с линией ROT или устройством передачи. Рама высокой жесткости, подходит для различных видов штамповочных работ.

Усилие пресса составляет от 160 до 630 тонн. 8-гранная направляющая для большей точности.

SPECIFICATION

OPTIONS

Легкая занавеска; Инвертор; Подушка; Разматыватель; Выпрямитель; Питатель ЧПУ; Трансферный бар; Манипулятор;

H FRAME BODY WITH HIGH RIGIDITY

Пневматическая вырубная машина JW31 имеет прочный корпус с Н-образной рамой. Корпус пресса стальной сварной.

с высококачественными стальными пластинами методом дуговой сварки в углекислом газе. После сварки все сварные швы должны пройти проверку ультразвуковым контролем. Редуктор верхней коробки передач проверяется в масляной ванне во избежание утечек масла.

Затем корпус пресса подвергается термообработке и пескоструйной обработке. Все эти обработки помогут снять сварочное напряжение и обеспечить высокую жесткость. Структура пресса оптимизирована с помощью компьютера, а все ключевые точки питания усилены.

WET TYPE PNEUMATIC CLUTCH AND BRAKE

Пневматическое сцепление мокрого типа с импортным диском сцепления, уплотнениями NOK, низким уровнем шума и затратами на техническое обслуживание, увеличенным сроком службы.

Пресс с пневматическим мокрым сцеплением может работать как в непрерывном, так и в дюймовом режиме или одинарном, что дает операторам больше возможностей выбора.

Сименс Мотор, Шнайдер Электрические Компоненты

Пресс оснащен главным двигателем Siemens и электрическими компонентами Schneider.

Гидравлический насос с защитой от перегрузки

Пресс стандартно оснащен японским гидравлическим перегрузочным насосом SHOWA. Обычно система настроена на 110% номинальной мощности. Пресс немедленно остановится, как только его перегрузка превысит 110 %, чтобы защитить как пресс, так и матрицу. Сбросить перегрузку легко, поскольку на панели управления имеется переключатель сброса. Систему можно перезагрузить в течение 3 минут.

ПЛК Panasonic или Omron или Schneider

Система управления ПЛК может быть марки Panasonic, Ormon или Schneider.

OPERAITON AND MAINTENANCE

Пневматический пресс JW31 управляется ПЛК с ЧМИ и кулачковым контроллером. Пресс оснащен механическими и электрическими кулачковыми контроллерами. Угол кулачка легко настроить в соответствии с прессом с помощью автоматических устройств подачи с ЧПУ или системы переноса пресса. HMI имеет такие же функции, как настройка системы, настройка смазки, монитор ввода-вывода, настройка счетчика и сброс ВМТ. Автоматический смазочный насос входит в стандартную комплектацию пресса, и оператор может установить частоту смазки с помощью HMI в зависимости от рабочего времени или рабочего времени. время инсульта.

Оператору необходимо только каждый рабочий день проверять, достаточно ли смазки в чашке. Пластина пресса регулируется тормозным двигателем с цифровым индикатором высоты закрытия. Точность 0,1 мм. На панели управления имеется кнопка и переключатель выбора вверх/вниз. Так легко проверить высоту штампа при установке или замене штампа.
