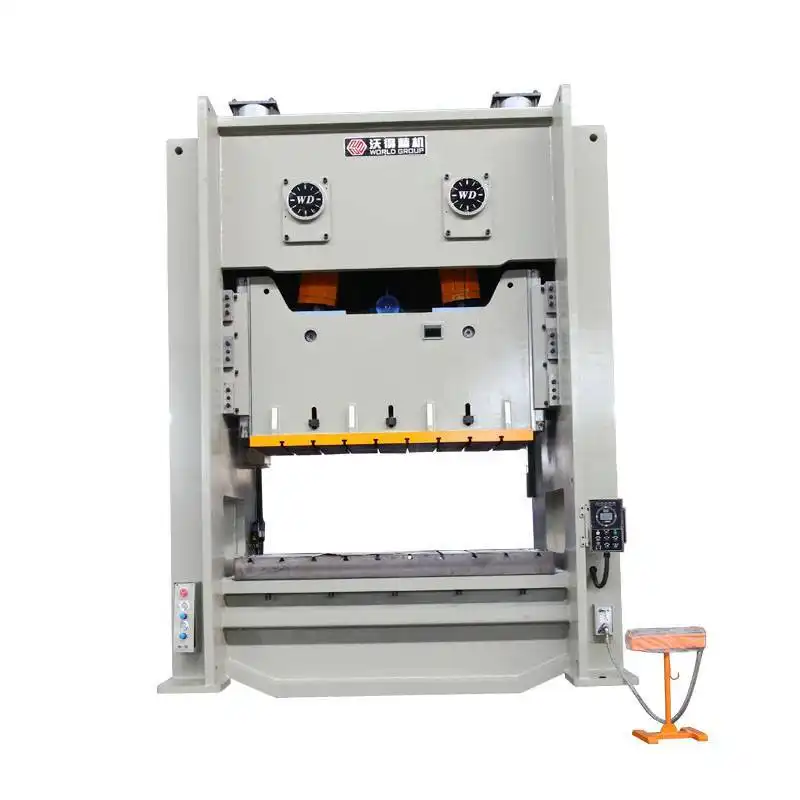

JW36-110 Металлический пневматический пробойник 110 тонн
JW36-110 металлический пневматический пробойник 110 тонн
JW36 Двухкривошипный пресс с H-образной рамой, пневматический пробойник (механический пресс, пресс, штамповочный станок, штамповочный пресс), грузоподъемность от 110 до 630 тонн, сварной стальной корпус, управление ПЛК, мокрое сцепление, защита от гидравлической перегрузки, автоматическая смазка, сенсорный экран контроль. Большой стол лучше подходит для штамповки больших листов и прогрессивной штамповки. Пресс может работать с устройством подачи и системой передачи с ЧПУ для автоматической линии прессования.
PRODUCT SPECIFICATION
WORLD
Стальной сварной корпус, закаленная обработка, высокая жесткость, точность и стабильность.
Крестообразно расположенный коленчатый вал, компактная конструкция.
Коленчатый вал проходит шлифовальную обработку после высокочастотной закалки.
Коленчатый вал проходит шлифовальную обработку после высокочастотной закалки.
- Управление ПЛК и импортный двойной предохранительный клапан.
- Пневматический двойной балансировочный цилиндр, который уравновешивает ползун и пуансон для снижения шума и ударов.
- Мокрое сцепление и гидравлический насос с защитой от перегрузки.
- Как автоматическая система смазки, так и ручная система смазки тонким маслом.
| ITEM | CODE | UNIT | JW36-110 | |
| Номинальная мощность | KN | 1100 | ||
| Длина хода слайда | S | Мм | 180 | |
| Скорость хода слайда | Фиксированный | сперма в минуту | 50 | |
| Переменная | сперма в минуту | 35-55 | ||
| Макс. Высота закрытия штампа | H2 | Мм | 400 | |
| Регулировка высоты затвора матрицы | Т | Мм | 90 | |
| Размер бокового окна | F-B | E | Мм | 650 |
| Высота | F | Мм | 350 | |
| Расстояние между стойками | G | Мм | 1750 | |
| Размер стола | F-B | D | Мм | 700 |
| L-R | C | Мм | 1650 | |
| Толщина | H3 | Мм | 140 | |
| Размер нижней части слайда | F-B | б | Мм | 600 |
| L-R | а | Мм | 1350 | |
| Высота поверхности стола | H1 | Мм | 1035 | |
| Габаритные размеры | F-B | A | Мм | 2050 |
| L-R | B | Мм | 2400 | |
| Высота | H | Мм | 3450 | |
| Мощность мотора | KW | 11 | ||
| Вес (приблизительный) | Кг | 18000 | ||
DETAILS INTRODUCTION
WORLD
В прессе JW36 с прямой стороной используется стальной сварной корпус с H-образной рамой, который подвергается термической обработке и балластировке шариками для снятия сварочного напряжения. Точность уже обеспечивается во время механической обработки, и ее просто необходимо отрегулировать при установке или будущем обслуживании.
Двухкривошипно-пробивной пресс с рамой JW36 H имеет стол большего размера, который больше подходит для прогрессивной штамповки и формовки больших листового металла. Верхняя поверхность рабочего стола пресса отшлифована высокопроизводительным шлифовальным станком для обеспечения большей плоскостности.
Гидравлический насос с защитой от перегрузки
Пресс стандартно оснащен японским гидравлическим перегрузочным насосом SHOWA. Обычно система настроена на 110 % номинальной производительности. Пресс немедленно останавливается, если его перегрузка превышает 110 %, чтобы защитить как пресс, так и матрицу.
Центральная система управления ПЛК упрощает эксплуатацию и проверку пресса. HMI имеет функции настройки системы, счетчика монитора ввода-вывода и счетчика предустановок. Оператор может установить частоту смазки с помощью ЧМИ в зависимости от рабочего времени или времени рабочего хода.
Электрические детали Schneider/Siemens
APPLICATIONS
WORLD
JH21-125 Пневматический пресс с C-образной рамой
Применяется к штамповке, резке, гибке, волочению, штамповке, штамповке и ковке листового металла.
