JH21 Механический силовой пресс с рамой C (тип c)

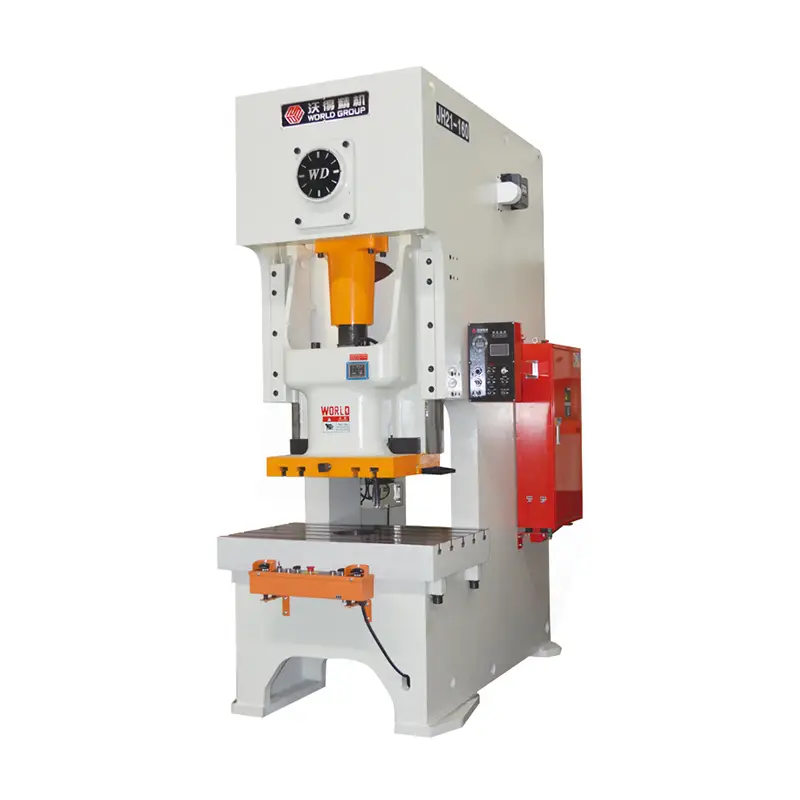

Механический силовой пресс JH21 с C-образной рамой

Механический пресс с рамой JH21 C (штамповочный пресс, пресс-машина, штамповочный пресс), диапазон мощности от 25 до 400 тонн. Сварной стальной корпус, термообработка, дробеструйная обработка, повышенная жесткость, точность и стабильность.

Управление ПЛК, комбинированное пневматическое сцепление и тормоз мокрого типа, защита от гидравлической перегрузки, автоматическая смазка. Пресс может работать с устройством подачи с ЧПУ для автоматического производства.

SPECIFICATION

OPTIONS

Легкая занавеска; Инвертор; Подушка; Разматыватель; Выпрямитель; Питатель ЧПУ; Трансферный бар; Манипулятор;

HIGH PRECISION FOR SHEET METAL PUNCHING AND STAMPING

Корпус пресса фрезеруется и растачивается на обрабатывающем центре PAMA, при этом все поверхности и отверстия будут обработаны в одном положении. В прессе с рамой JH21 C используются удлиненные направляющие прямоугольного типа с бронзовыми пластинами для более высокой точности направляющих. Поверхность стола шлифуется высокопроизводительным шлифовальным станком для лучшей плоскостности.

Точность регулировки ползуна составляет всего 0,1 мм (для прессов усилием 60 тонн и более крупных моделей).

Коленчатый вал подвергается прессованию роликами для улучшения шероховатости.

Шестерни шлифовальные, высокая точность и низкий уровень шума.

WET TYPE PNEUMATIC CLUTCH AND BRAKE

Пневматическое сцепление мокрого типа с импортным диском сцепления, уплотнениями NOK, низким уровнем шума и затратами на техническое обслуживание, увеличенным сроком службы.

Пресс JH21 Power Press с пневматическим мокрым сцеплением может работать как в непрерывном, так и в дюймовом или одинарном режиме, что дает операторам больше возможностей.

Сименс Мотор, Шнайдер Электрические Компоненты

Пресс оснащен главным двигателем Siemens и электрическими компонентами Schneider.

Гидравлический насос с защитой от перегрузки

Пресс стандартно оснащен японским гидравлическим перегрузочным насосом SHOWA. Обычно

система настроена на 110% номинальной мощности. Пресс немедленно остановится, как только его перегрузка превысит 110 %, чтобы защитить как пресс, так и матрицу. Сбросить перегрузку легко, поскольку на панели управления имеется переключатель сброса. Систему можно перезагрузить в течение 3 минут.

ПЛК Panasonic или Omron или Schneider

Система управления ПЛК может быть марки Panasonic, Ormon или Schneider.

HMI FOR EASY OPERATION

HMI в зависимости от рабочего времени или времени рабочего хода. HMI с функцией настройки, монитором ввода-вывода, счетчиком и счетчиком предварительной настройки.

Пресс оснащен как механическими, так и электрическими кулачковыми контроллерами. Угол кулачка легко настроить в соответствии с прессом с помощью автоматической системы подачи или системы передачи. Моторизованная регулировка салазок с цифровым индикатором высоты закрытия, точность составляет 0,1 мм.
