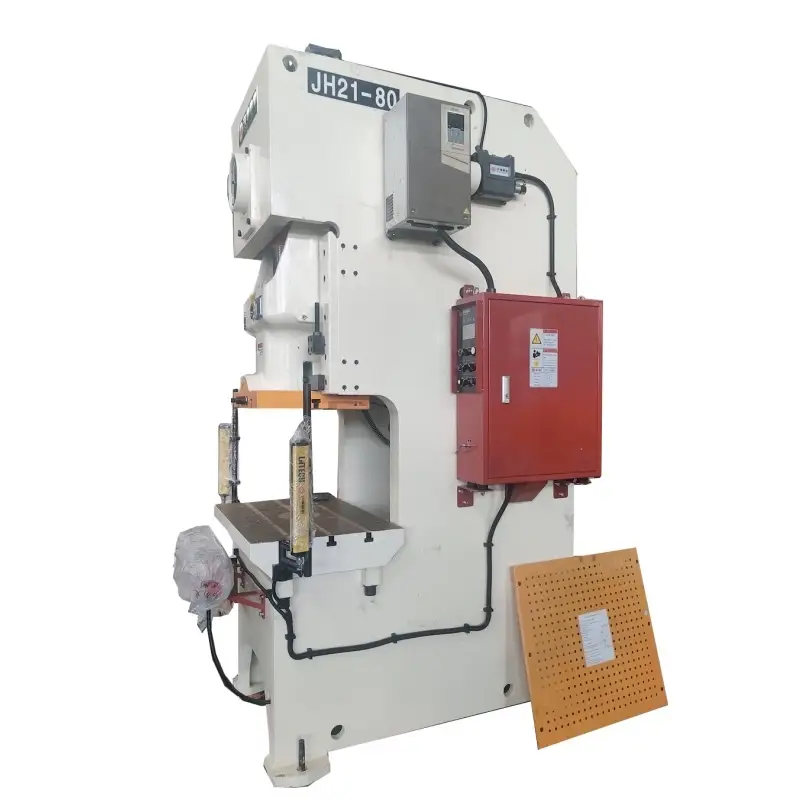

JH21 80-тонный штамповочный пресс с одной кривошипной рамой C Цена 1
JH21 80-тонный штамповочный пресс с одной кривошипной рамой C Цена 2
JH21 80-тонный штамповочный пресс с одной кривошипной рамой C Цена 3
JH21 80-тонный штамповочный пресс с одной кривошипной рамой C Цена 4
JH21 80-тонный штамповочный пресс с одной кривошипной рамой C Цена 5
JH21 80-тонный штамповочный пресс с одной кривошипной рамой C Цена 1
JH21 80-тонный штамповочный пресс с одной кривошипной рамой C Цена 2
JH21 80-тонный штамповочный пресс с одной кривошипной рамой C Цена 3
JH21 80-тонный штамповочный пресс с одной кривошипной рамой C Цена 4
JH21 80-тонный штамповочный пресс с одной кривошипной рамой C Цена 5

JH21 80-тонный штамповочный пресс с одной кривошипной рамой C Цена

    Ой ...!

    Нет данных о продукте.

    перейдите на домашнюю страницу
    Возможность поставки
    30 единиц/месяц
    Стартовый порт
    Шанхайский порт
    Материал
    STELL
    Время доставки
    30 рабочих дней
    Сертификация
    CE, CCC
    Доступность
    OEM/ODM

    WORLD

    Однокривошипный пресс JH21 с C-образной рамой

    Навигация в будущее,

    МИР первый

    JH21 80-тонный штамповочный пресс с одной кривошипной рамой C Цена 6
    JH21 80-тонный штамповочный пресс с одной кривошипной рамой C Цена 7
    JH21 80-тонный штамповочный пресс с одной кривошипной рамой C Цена 8

    Удивительный!!!

    Прессы модели JH21

    Самый популярный пресс типа C для штамповки, штамповки, резки, гибки, обрезки и вырубки деталей из листового металла. Тоннаж прессов от 25 тонн до 400 тонн. Пресс JH21 c рамой стандартно оснащен ПЛК, сенсорным экраном HML, пневматическим сцеплением и тормозом мокрого типа, предохранительным электромагнитным клапаном. гидравлический перегрузочный насос, автоматический насос консистентной смазки и балансировочные клиндеры, защитные световые барьеры, преобразователь частоты для регулируемой скорости хода, подушка матрицы поршневого типа, быстросменные зажимы матрицы, монитор тоннажа, предохранительный замок матрицы - все это дополнительные опции. Этот однокривошипный пресс может работать с роликовым питателем рулонного листа и действовать как автоматический пресс. Несколько автоматических прессов с системой передачи, например манипуляторами, могут работать как полностью автоматическая линия прессования.

    1F

    Преимущества & Особенности

    Подробнее
    JH21 80-тонный штамповочный пресс с одной кривошипной рамой C Цена 9
    Мировой патент на пневматическое сцепление и тормоз мокрого типа для силового пресса.

    Мир производит маховик, приводной вал, зубчатый венец и собирает сцепление с импортными фрикционными дисками и уплотнениями. Фрикционные диски находятся в масляной ванне, что обеспечивает лучшую смазку и охлаждение. Все сцепления должны пройти температурные испытания и испытания на баланс веса. Мокрое сцепление имеет такие преимущества, как более длительный срок службы, меньший уровень шума, более дешевые затраты на техническое обслуживание и простота обслуживания по сравнению со сцеплением сухого типа. Специально для штамповки деталей бытовой техники из-за более строгих требований к чистоте.

    JH21 80-тонный штамповочный пресс с одной кривошипной рамой C Цена 10
    ПЛК для управления пневматическим прессом

    Программируемая система логистического управления входит в стандартную комплектацию всех автоматических механических прессов мировых брендов. Шнайдер. Омрон, Панасоник все в наличии. Автоматический насос смазки также контролируется ПЛК, а оператор может устанавливать время и частоту смазки через HMI. Пресс может работать как дюймовым, однократным и непрерывным ходом. На панели управления имеется кнопка аварийной остановки для экстренного использования. Рабочее состояние пресса также можно проверить через HML.

    JH21 80-тонный штамповочный пресс с одной кривошипной рамой C Цена 11
    Гидравлическая система защиты от перегрузки для пневматического пресса

    World Press использует гидравлическую систему защиты от перегрузки вместо обычной механической режущей пластины, обладающую более высокой надежностью и более чувствительным действием. В случае неправильной работы или перегрузки пресса гидравлическое масло высокого давления под чашей вернется в масляный бак перегрузочного насоса. Тем временем на пресс будет отправлен сигнал, и пресс немедленно остановится, чтобы защитить матрицу и пневматический силовой пресс. На панели управления имеется переключатель сброса, и перегрузочный насос будет перекачивать гидравлическое масло обратно в плунжер. Пресс снова будет готов к работе.

    Компактная конструкция пресса типа C

    • 1. Крестообразное расположение коленчатого вала
    • 2. Мотор и сцепление находятся сзади.
    • 3. Два цилиндра балансировки скольжения
    • 4. Сварной стальной корпус с C-образной рамой, обработка отжигом
    • 5. Насос перегрузки, смазочный насос и пневматическая система расположены сзади.
    Высокоточные направляющие прямоугольного типа для пресса с зазорной рамой

    Ползуны прямоугольного типа из лената, шестигранные, с бронзовыми пластинами, закрепленными на корпусе пресса. Более высокая точность и более длительный срок службы поверхности. Зазоры в направляющих можно регулировать с помощью болтов спереди. Все цилиндры отливаются на мировом заводе и подвергаются обработке на фрезерном центре с ЧПУ. Автоматическая система смазки qrease обеспечивает необходимую смазку для направляющих. Надежный, стабильный и низкий уровень шума.

    JH21 80-тонный штамповочный пресс с одной кривошипной рамой C Цена 12

    2F

    Технические параметры

    Подробнее

    ITEM

    CODE

    UNIT

    JH21-25

    JH21-45

    JH21-60

    JH21-80

    JH21-100

    JH21-125

    JH21-160

    JH21-200

    JH21-250

    JH21-315

    JH21-400

    Номинальная мощность

    Пэ

    KN

    250

    450

    600

    800

    1000

    1250

    1600

    2000

    2500

    3150

    4000

    Длина хода слайда

    S

    Мм

    80

    120

    140

    160

    160

    180

    200

    220

    220

    220

    250

    Слайд-штрихи

    Фиксированный


    сперма в минуту

    100

    80

    70

    60

    55

    50

    45

    45

    30

    30

    30

    Переменная (необязательно)


    сперма в минуту

    60-120

    50-95

    45-85

    40-75

    35-65

    35-65

    30-55

    30-55

    20-35

    20-35

    20-35

    Макс. Высота закрытия штампа

    H2

    Мм

    250

    270

    300

    320

    335

    350

    400

    450

    500

    500

    550

    Регулировка высоты затвора матрицы

    Т

    Мм

    50

    60

    70

    80

    90

    90

    100

    110

    120

    120

    120

    Глубина горла

    C1

    Мм

    210

    225

    270

    310

    330

    350

    400

    430

    450

    450

    490

    Расстояние между стойками

    г1

    Мм

    450

    515

    560

    610

    670

    670

    736

    910

    980

    980

    1050

    Размер нижней части слайда

    FB

    б

    Мм

    250

    340

    400

    460

    520

    520

    580

    650

    700

    700

    750

    LR

    а

    Мм

    360

    410

    480

    540

    620

    620

    700

    880

    950

    950

    1020

    Размер отверстия хвостовика

    Диаметр

    г

    Мм

    40

    50

    50

    50

    70

    70

    70

    70

    70

    70

    70

    Глубина

    I

    Мм

    65

    60

    70

    65

    90

    90

    100

    100

    130

    130

    130

    Размер стола

    FB

    D

    Мм

    400

    440

    520

    600

    640

    680

    760

    840

    880

    880

    950

    LR

    C

    Мм

    720

    825

    930

    950

    1060

    1100

    1175

    1390

    1500

    1540

    1700

    Толщина

    H3

    Мм

    80

    110

    130

    140

    145

    155

    165

    180

    190

    190

    210

    Диаметр отверстия стола

    ¢

    Мм

    150

    150

    150

    180

    180

    200

    220

    240

    260

    260

    280

    Габаритные размеры

    FB

    A

    Мм

    1500

    1585

    1540

    1765

    2000

    2040

    2305

    2600

    2660

    2720

    2850

    LR

    B

    Мм

    945

    1075

    1200

    1200

    1300

    1320

    1420

    1540

    1640

    1680

    1750

    Высота

    H

    Мм

    2120

    2390

    2570

    2725

    3010

    3035

    3215

    3800

    3850

    3850

    4140

    Мощность мотора


    KW

    3

    5.5

    5.5

    7.5

    7.5

    11

    15

    18.5

    22

    30

    37

    Вес (приблизительный)


    Кг

    2450

    3550

    5150

    6450

    8650

    9550

    13600

    19200

    23200

    26600

    29500


    3F

    Дополнительные детали.
    Подробнее
    JH21 80-тонный штамповочный пресс с одной кривошипной рамой C Цена 13
    СВЕТОВОЙ ЗАНАВЕС
    JH21 80-тонный штамповочный пресс с одной кривошипной рамой C Цена 14
    инвертор
    JH21 80-тонный штамповочный пресс с одной кривошипной рамой C Цена 15
    Подушка штампа
    JH21 80-тонный штамповочный пресс с одной кривошипной рамой C Цена 16
    Смена штампа
    JH21 80-тонный штамповочный пресс с одной кривошипной рамой C Цена 17
    Питатель ЧПУ

    4F

    Случай применения
    Подробнее
    JH21 80-тонный штамповочный пресс с одной кривошипной рамой C Цена 18
    JH21 80-тонный штамповочный пресс с одной кривошипной рамой C Цена 19
    JH21 80-тонный штамповочный пресс с одной кривошипной рамой C Цена 20
    JH21 80-тонный штамповочный пресс с одной кривошипной рамой C Цена 21
    JH21 80-тонный штамповочный пресс с одной кривошипной рамой C Цена 22
    JH21 80-тонный штамповочный пресс с одной кривошипной рамой C Цена 23
    JH21 80-тонный штамповочный пресс с одной кривошипной рамой C Цена 24
