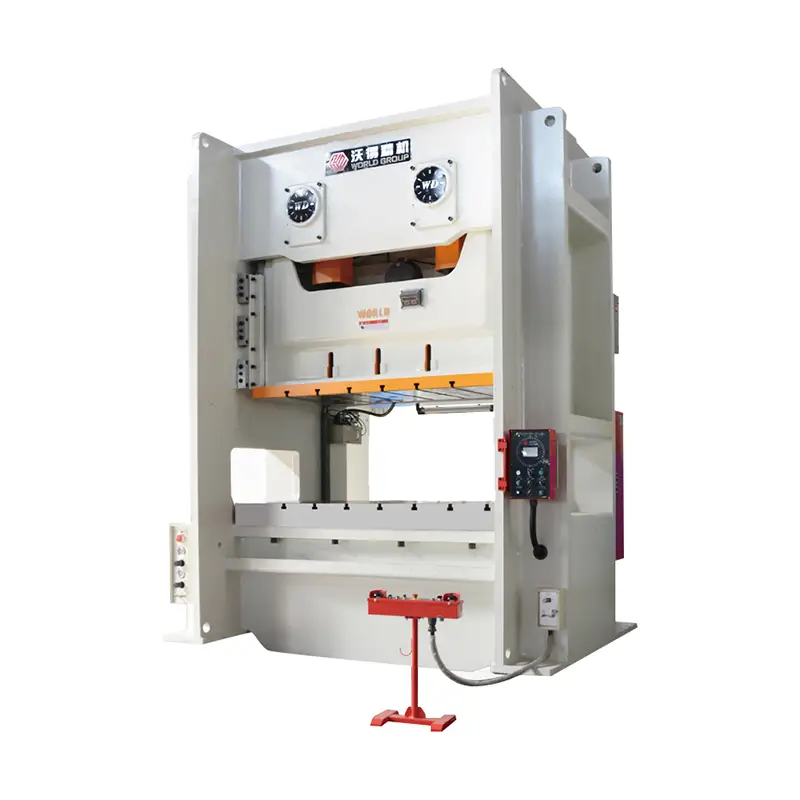

Máquina de prensa eléctrica de dos puntos con marco JW36 H
Máquina prensadora eléctrica de doble manivela con marco JW36 H (prensa mecánica, máquina prensadora, punzonadora, prensa estampadora), capacidad de 110 toneladas a 630 toneladas, cuerpo de acero soldado, control PLC, embrague húmedo, protección contra sobrecarga hidráulica, lubricación automática, control de pantalla táctil.
Una mesa más grande es mejor para el estampado de hojas grandes y el proceso de estampado progresivo. La prensa puede funcionar con alimentador NC y sistema de transferencia para línea de prensa automática.
SPECIFICATION
ITEM | CODE | UNIT | JW36-110 | JW36-160 | JW36-200 | JW36-250 | JW36-315 | JW36-400 | JW36-500 | |
Capacidad nominal | KN | 1100 | 1600 | 2000 | 2500 | 3150 | 4000 | 5000 | ||
Longitud del recorrido de la diapositiva | S | milímetro | 180 | 200 | 250 | 280 | 280 | 300 | 300 | |
Velocidad de carrera deslizante | Fijo | spm | 50 | 45 | 35 | 30 | 30 | 20 | 20 | |
Variable | spm | 35-55 | 35-55 | 25-40 | 20-35 | 20-35 | 15-24 | 15-23 | ||
máx. Altura del troquel cerrado | H2 | milímetro | 400 | 450 | 500 | 550 | 550 | 600 | 650 | |
Ajuste de altura de troquel cerrado | t | milímetro | 90 | 100 | 110 | 120 | 120 | 130 | 130 | |
Tamaño de la ventana lateral | F-B | E | milímetro | 650 | 800 | 900 | 950 | 950 | 1000 | 1100 |
Altura | F | milímetro | 350 | 400 | 450 | 460 | 460 | 550 | 600 | |
Distancia entre montantes | G | milímetro | 1750 | 1900 | 2290 | 2570 | 2570 | 2810 | 3200 | |
Tamaño de la tabla | F-B | D | milímetro | 700 | 760 | 900 | 1000 | 1000 | 1100 | 1200 |
L-R | C | milímetro | 1650 | 1800 | 2200 | 2500 | 2500 | 2700 | 3000 | |
Espesor | H3 | milímetro | 140 | 150 | 170 | 180 | 190 | 200 | 210 | |
Tamaño del fondo deslizante | F-B | b | milímetro | 600 | 700 | 800 | 900 | 900 | 1000 | 1100 |
L-R | un | milímetro | 1350 | 1500 | 1900 | 2200 | 2200 | 24000 | 2700 | |
Altura de la superficie de la mesa | H1 | milímetro | 1035 | 1035 | 1135 | 1235 | 1285 | 1340 | 1340 | |
Dimensiones totales | F-B | A | milímetro | 2050 | 2400 | 2650 | 2900 | 3000 | 3150 | 3400 |
L-R | B | milímetro | 2400 | 2650 | 3150 | 3450 | 3450 | 3700 | 4200 | |
Altura | H | milímetro | 3450 | 3950 | 4280 | 4800 | 4900 | 5500 | 6000 | |
Fuerza de motor | KW | 11 | 18.5 | 22 | 30 | 37 | 45 | 55 | ||
Peso (aproximado) | kg | 18000 | 22000 | 33000 | 42000 | 43000 | 56000 | 77000 |
H FRAME BODY WITH EIGHT SURFACES SLID GUIDES FOR HIGH PRECISION
La prensa eléctrica de lado recto JW36 utiliza un cuerpo soldado de acero con estructura en H que se encuentra bajo tratamiento térmico y tratamiento de lastre de bolas para liberar la tensión de soldadura. El cuerpo se fija solo una vez en la mesa central de fresado CNC para mecanizar todos los agujeros y superficies. De esta forma, la precisión del mecanizado es mucho mayor que la del proceso normal.
Las guías deslizantes son del tipo cuatro ángulos y ocho superficies y el espacio se puede ajustar tanto del lado delantero al trasero como del lado izquierdo al derecho. La precisión ya está garantizada durante el mecanizado y solo es necesario realizar un ajuste fino durante la instalación o el mantenimiento futuro.
BIGGER TABLE FOR HOME APPLICANCE AND AUTO PARTS METAL STAMPING
La máquina punzonadora de doble manivela con bastidor JW36 H tiene una mesa más grande que es más adecuada para el estampado progresivo y el conformado de láminas de metal grandes. La superficie superior de la mesa de trabajo de la prensa se pule con una máquina rectificadora de alto rendimiento para lograr una mejor planitud. El tamaño del soporte se personaliza según el tamaño del troquel. Las ranuras en T se pueden mecanizar según el dibujo o la solicitud del cliente. El dispositivo de cambio rápido de matriz es opcional y se puede instalar en la prensa antes del envío si el cliente solicita este sistema QDC.
Cigüeñales de doble cruz ubicados en rotación inversa para eliminar cada fuerza lateral. Algunas prensas de mesa más grandes personalizadas utilizarán una transmisión de tres etapas agregando un engranaje intermedio. El cilindro neumático de equilibrio del portaobjetos está equipado para equilibrar el peso del portaobjetos y el peso del troquel superior. La prensa se sincroniza mediante dos engranajes grandes que están en baño de aceite en la cámara de aceite superior. Las pruebas de sincronización de los dos engranajes se realizaron antes de la instalación en la máquina de prensa.
Motor Siemens, componentes Schneider Electric
La prensa está equipada con motor principal Siemens y componentes eléctricos Schneider.
WET TYPE PNEUMATIC CLUTCH AND BRAKE
La prensa de estampado JW36 con embrague húmedo neumático puede funcionar de forma continua, en pulgadas o de un solo golpe, más opciones para los operadores. Cada embrague se somete a pruebas de equilibrio y temperatura antes de ensamblarlo en la prensa. Los discos de fricción de alta calidad garantizan una larga vida útil. No es necesario cambiarlos dentro de 3 años. Los anillos de sellado tipo Y especiales de alta calidad garantizan que no haya fugas de aceite.
Bomba hidráulica protegida contra sobrecarga
La prensa está equipada de serie con una bomba de sobrecarga hidráulica japonesa SHOWA. Normalmente el sistema está configurado al 110% de la capacidad nominal. La prensa se detendrá inmediatamente una vez que tenga una sobrecarga superior al 110 % para proteger tanto la prensa como el troquel. Es fácil restablecer la sobrecarga ya que hay un interruptor de reinicio en el panel de control. El sistema se puede restablecer en 3 minutos.
PLC CONTROL WITH HMI
El sistema de control central PLC facilita la operación e inspección de la prensa. HMI tiene funciones de configuración del sistema, monitor de E/S, contador y contador preestablecido. El operador puede configurar la frecuencia de lubricación mediante la HMI de acuerdo con el tiempo de trabajo o los tiempos de carrera de trabajo. La prensa tiene controladores de levas mecánicos y eléctricos. Es fácil configurar los ángulos de la leva para que coincidan con la prensa con el sistema de alimentación enderezador y desenrollador automático o el sistema de barra de transferencia.
PLC CONTROL WITH HMI
El sistema de control central PLC facilita la operación e inspección de la prensa. HMI tiene funciones de configuración del sistema, monitor de E/S, contador y contador preestablecido. El operador puede configurar la frecuencia de lubricación mediante la HMI de acuerdo con el tiempo de trabajo o los tiempos de carrera de trabajo.
La prensa tiene controladores de levas mecánicos y eléctricos. Es fácil configurar los ángulos de la leva para que coincidan con la prensa con el sistema de alimentación enderezador y desenrollador automático o el sistema de barra de transferencia.
