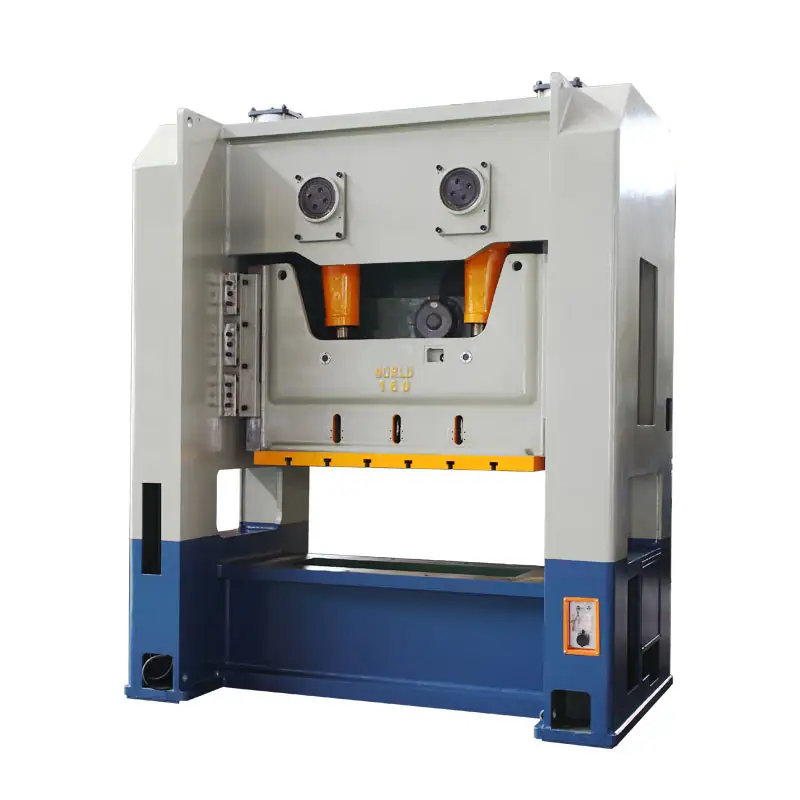

Máquina de prensa eléctrica neumática tipo JW36-400 H
JW36 Prensa eléctrica de doble manivela con marco en H (prensa mecánica, prensa, punzonadora, prensa estampadora), capacidad de 110 toneladas a 630 toneladas, cuerpo de acero soldado, control PLC, embrague húmedo, protección contra sobrecarga hidráulica, lubricación automática, control de pantalla táctil. Una mesa más grande es mejor para el estampado de hojas grandes y el proceso de estampado progresivo. La prensa puede funcionar con alimentador NC y sistema de transferencia para línea de prensa automática.
PRODUCT SPECIFICATION
WORLD
Cuerpo soldado de acero, tratamiento de templado, alta rigidez, precisión y estabilidad.
Cigüeñal ubicado en cruz, estructura compacta.
El cigüeñal se somete a un tratamiento de rectificado después de un enfriamiento de alta frecuencia.
El cigüeñal se somete a un tratamiento de rectificado después de un enfriamiento de alta frecuencia.
ITEM | CODE | UNIT | JW36-400 | |
Capacidad nominal | KN | 4000 | ||
Longitud del recorrido de la diapositiva | S | milímetro | 300 | |
Velocidad de carrera deslizante | Fijo | spm | 20 | |
Variable | spm | 15-24 | ||
máx. Altura del troquel cerrado | H2 | milímetro | 600 | |
Ajuste de altura de troquel cerrado | t | milímetro | 130 | |
Tamaño de la ventana lateral | F-B | E | milímetro | 1000 |
Altura | F | milímetro | 550 | |
Distancia entre montantes | G | milímetro | 2810 | |
Tamaño de la tabla | F-B | D | milímetro | 1100 |
L-R | C | milímetro | 2700 | |
Espesor | H3 | milímetro | 200 | |
Tamaño del fondo deslizante | F-B | b | milímetro | 1000 |
L-R | un | milímetro | 24000 | |
Altura de la superficie de la mesa | H1 | milímetro | 1340 | |
Dimensiones totales | F-B | A | milímetro | 3150 |
L-R | B | milímetro | 3700 | |
Altura | H | milímetro | 5500 | |
Fuerza de motor | KW | 45 | ||
Peso (aproximado) | kg | 56000 |
DETAILS INTRODUCTION
WORLD
La prensa eléctrica de lado recto JW36 utiliza un cuerpo soldado de acero con marco en H que se encuentra bajo tratamiento térmico y tratamiento de lastre de bolas para liberar la tensión de soldadura. La precisión ya está garantizada durante el mecanizado y solo es necesario realizar un ajuste fino durante la instalación o el mantenimiento futuro.
La máquina punzonadora de doble manivela con bastidor JW36 H tiene una mesa más grande que es más adecuada para el estampado progresivo y el conformado de láminas de metal grandes. La superficie superior de la mesa de trabajo de la prensa se pule con una máquina rectificadora de alto rendimiento para lograr una mejor planitud.
Bomba hidráulica protegida contra sobrecarga
La prensa está equipada de serie con una bomba de sobrecarga hidráulica japonesa SHOWA. Normalmente, el sistema está configurado al 110% de la capacidad nominal. La prensa se detendrá inmediatamente una vez que tenga una sobrecarga superior al 110% para proteger tanto la prensa como el troquel.
El sistema de control central PLC facilita la operación e inspección de la prensa. HMI tiene funciones de configuración del sistema, contador de monitor de E/S y contador preestablecido. El operador puede configurar la frecuencia de lubricación mediante la HMI de acuerdo con el tiempo de trabajo o los tiempos de carrera de trabajo.
Piezas eléctricas Schneider/Siemens
APPLICATIONS
WORLD
Máquina de prensa neumática con marco JH21-125 C
Adopte el proceso de punzonado, corte, doblado, trefilado, estampado, corte y forjado de chapa metálica.
