Juego de troqueles de prensa JW36-250, punzonadoras de chapa de 250 toneladas 1
Juego de troqueles de prensa JW36-250, punzonadoras de chapa de 250 toneladas 1

Juego de troqueles de prensa JW36-250, punzonadoras de chapa de 250 toneladas

    UPS...!

    No hay datos de producto.

    ir a la página de inicio
    Juego de troqueles de prensa JW36-250, punzonadoras de chapa de 250 toneladas 2
    Juego de troqueles de prensa JW36-250, punzonadoras de chapa de 250 toneladas 3

    Juego de troqueles de prensa JW36-250, punzonadoras de chapa de 250 toneladas

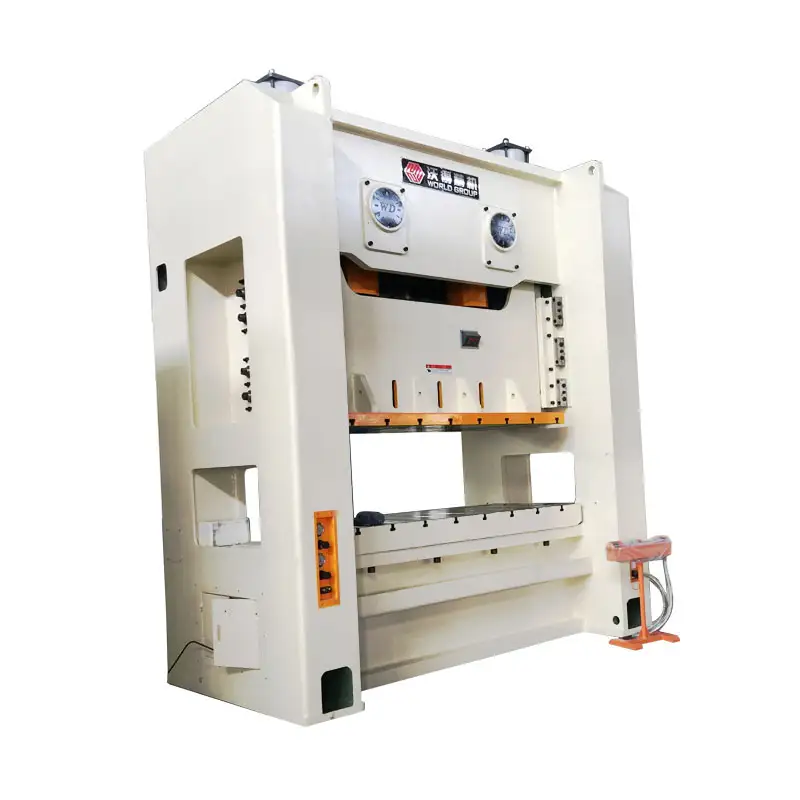

    JW36 Prensa eléctrica de doble manivela con marco en H (prensa mecánica, prensa, punzonadora, prensa estampadora), capacidad de 110 toneladas a 630 toneladas, cuerpo de acero soldado, control PLC, embrague húmedo, protección contra sobrecarga hidráulica, lubricación automática, control de pantalla táctil. Una mesa más grande es mejor para el estampado de hojas grandes y el proceso de estampado progresivo. La prensa puede funcionar con alimentador NC y sistema de transferencia para línea de prensa automática.

    PRODUCT SPECIFICATION

    WORLD

    Juego de troqueles de prensa JW36-250, punzonadoras de chapa de 250 toneladas 4
    • Cuerpo soldado de acero, tratamiento de templado, alta rigidez, precisión y estabilidad.

    • Cigüeñal ubicado en cruz, estructura compacta.

    • El cigüeñal se somete a un tratamiento de rectificado después de un enfriamiento de alta frecuencia.

    • El cigüeñal se somete a un tratamiento de rectificado después de un enfriamiento de alta frecuencia.

    • Control PLC y válvula dual de seguridad importada.
    • Cilindro neumático de doble equilibrio, que equilibra el bloque deslizante y el peso del punzón para reducir el ruido y el impacto.
    • Embrague húmedo y bomba hidráulica protegida contra sobrecarga.
    • Tanto el sistema de lubricación automática con grasa como el sistema manual de lubricación con aceite fino.
    ITEM CODE UNIT JW36-250
    Capacidad nominal
    KN 2500
    Longitud del recorrido de la diapositiva S milímetro 280
    Velocidad de carrera deslizante Fijo
    spm 30
    Variable
    spm 20-35
    máx. Altura del troquel cerrado H2 milímetro 550
    Ajuste de altura de troquel cerrado t milímetro 120
    Tamaño de la ventana lateral F-B E milímetro 950
    Altura F milímetro 460
    Distancia entre montantes G milímetro 2570
    Tamaño de la tabla F-B D milímetro 1000
    L-R C milímetro 2500
    Espesor H3 milímetro 180
    Tamaño del fondo deslizante F-B b milímetro 900
    L-R un milímetro 2200
    Altura de la superficie de la mesa H1 milímetro 1235
    Dimensiones totales F-B A milímetro 2900
    L-R B milímetro 3450
    Altura H milímetro 4800
    Fuerza de motor
    KW 30
    Peso (aproximado)
    kg 42000


    DETAILS INTRODUCTION

    WORLD

    Juego de troqueles de prensa JW36-250, punzonadoras de chapa de 250 toneladas 5
    Cuerpo de marco H con guías deslizantes de ocho superficies

    La prensa eléctrica de lado recto JW36 utiliza un cuerpo soldado de acero con marco en H que se encuentra bajo tratamiento térmico y tratamiento de lastre de bolas para liberar la tensión de soldadura. La precisión ya está garantizada durante el mecanizado y solo es necesario realizar un ajuste fino durante la instalación o el mantenimiento futuro.

    Juego de troqueles de prensa JW36-250, punzonadoras de chapa de 250 toneladas 6
    Mesa más grande

    La máquina punzonadora de doble manivela con bastidor JW36 H tiene una mesa más grande que es más adecuada para el estampado progresivo y el conformado de láminas de metal grandes. La superficie superior de la mesa de trabajo de la prensa se pule con una máquina rectificadora de alto rendimiento para lograr una mejor planitud.

    Juego de troqueles de prensa JW36-250, punzonadoras de chapa de 250 toneladas 7

    Bomba hidráulica protegida contra sobrecarga

    La prensa está equipada de serie con una bomba de sobrecarga hidráulica japonesa SHOWA. Normalmente, el sistema está configurado al 110% de la capacidad nominal. La prensa se detendrá inmediatamente una vez que tenga una sobrecarga superior al 110% para proteger tanto la prensa como el troquel.

    Juego de troqueles de prensa JW36-250, punzonadoras de chapa de 250 toneladas 8
    Control PLC con HMI

    El sistema de control central PLC facilita la operación e inspección de la prensa. HMI tiene funciones de configuración del sistema, contador de monitor de E/S y contador preestablecido. El operador puede configurar la frecuencia de lubricación mediante la HMI de acuerdo con el tiempo de trabajo o los tiempos de carrera de trabajo.

    Juego de troqueles de prensa JW36-250, punzonadoras de chapa de 250 toneladas 9
    sistema de control plc
    Juego de troqueles de prensa JW36-250, punzonadoras de chapa de 250 toneladas 10
    Motores Siemens
    Juego de troqueles de prensa JW36-250, punzonadoras de chapa de 250 toneladas 11

    Piezas eléctricas Schneider/Siemens

    APPLICATIONS

    WORLD

    Máquina de prensa neumática con marco JH21-125 C

    Adopte el proceso de punzonado, corte, doblado, trefilado, estampado, corte y forjado de chapa metálica.

    Juego de troqueles de prensa JW36-250, punzonadoras de chapa de 250 toneladas 12
    Juego de troqueles de prensa JW36-250, punzonadoras de chapa de 250 toneladas 13
    Leer más
    Juego de troqueles de prensa JW36-250, punzonadoras de chapa de 250 toneladas 14
    Juego de troqueles de prensa JW36-250, punzonadoras de chapa de 250 toneladas 15
    Electrodomésticos y ferretería
    Leer más

    OUR CUSTOMERS

    WORLD

    Juego de troqueles de prensa JW36-250, punzonadoras de chapa de 250 toneladas 16
    Juego de troqueles de prensa JW36-250, punzonadoras de chapa de 250 toneladas 17
    Juego de troqueles de prensa JW36-250, punzonadoras de chapa de 250 toneladas 18
    Juego de troqueles de prensa JW36-250, punzonadoras de chapa de 250 toneladas 19
    Juego de troqueles de prensa JW36-250, punzonadoras de chapa de 250 toneladas 20
    Juego de troqueles de prensa JW36-250, punzonadoras de chapa de 250 toneladas 21
    Juego de troqueles de prensa JW36-250, punzonadoras de chapa de 250 toneladas 22
    Juego de troqueles de prensa JW36-250, punzonadoras de chapa de 250 toneladas 23
    Juego de troqueles de prensa JW36-250, punzonadoras de chapa de 250 toneladas 24
    OUR FACTORY

    WORLD

    WORLD GROUP

    El grupo mundial se estableció en 1988 como una empresa privada en la ciudad de Danyang, provincia de Jiangsu. El mundo tiene 21 empresas subsidiarias en total. El negocio principal es producir y vender prensas eléctricas, máquinas agrícolas, máquinas de construcción, autopartes y herramientas de jardín.

    Durante 30 años, el Grupo Mundial ha hecho posible el progreso adecuado e impulsado cambios positivos en cada industria. World ha solicitado 573 patentes y obtenido 122 patentes autorizadas, 404 patentes de modelos de utilidad, 36 patentes de invención y 47 patentes de diseño. World también es una marca registrada conocida por SAIC.

    Con ventas e ingresos de 3.692 millones de dólares en 2016, World Group es una de las 500 empresas privadas TOP en China y una de las 100 empresas TOP en la provincia de Jiangsu. Ahora, World es uno de los principales fabricantes de prensas eléctricas, el mayor fabricante de cosechadoras, el mayor fabricante de cortadoras de césped y uno de los principales fabricantes de máquinas de construcción en China.
