Punzonadoras de metal de 200 toneladas de alta precisión JW36-200 1
Punzonadoras de metal de 200 toneladas de alta precisión JW36-200 1

Punzonadoras de metal de 200 toneladas de alta precisión JW36-200

    UPS...!

    No hay datos de producto.

    ir a la página de inicio
    Punzonadoras de metal de 200 toneladas de alta precisión JW36-200 2
    Punzonadoras de metal de 200 toneladas de alta precisión JW36-200 3

    Punzonadoras de metal de 200 toneladas de alta precisión JW36-200

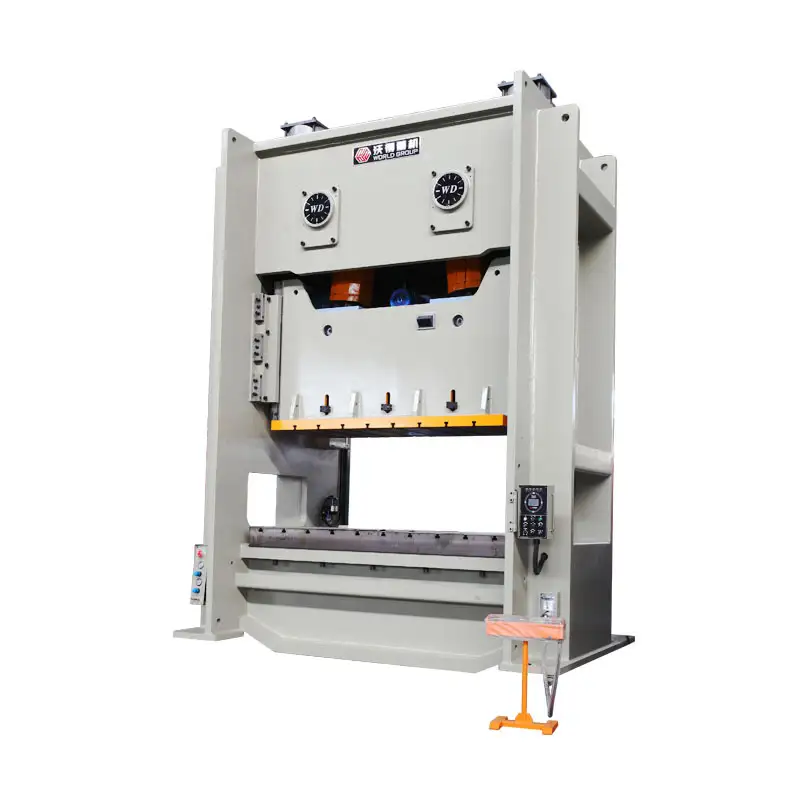

    JW36 Prensa eléctrica de doble manivela con marco en H (prensa mecánica, prensa, punzonadora, prensa estampadora), capacidad de 110 toneladas a 630 toneladas, cuerpo de acero soldado, control PLC, embrague húmedo, protección contra sobrecarga hidráulica, lubricación automática, control de pantalla táctil. Una mesa más grande es mejor para el estampado de hojas grandes y el proceso de estampado progresivo. La prensa puede funcionar con alimentador NC y sistema de transferencia para línea de prensa automática.

    PRODUCT SPECIFICATION

    WORLD

    Punzonadoras de metal de 200 toneladas de alta precisión JW36-200 4
    • Cuerpo soldado de acero, tratamiento de templado, alta rigidez, precisión y estabilidad.

    • Cigüeñal ubicado en cruz, estructura compacta.

    • El cigüeñal se somete a un tratamiento de rectificado después de un enfriamiento de alta frecuencia.

    • El cigüeñal se somete a un tratamiento de rectificado después de un enfriamiento de alta frecuencia.

    • Control PLC y válvula dual de seguridad importada.
    • Cilindro neumático de doble equilibrio, que equilibra el bloque deslizante y el peso del punzón para reducir el ruido y el impacto.
    • Embrague húmedo y bomba hidráulica protegida contra sobrecarga.
    • Tanto el sistema de lubricación automática con grasa como el sistema manual de lubricación con aceite fino.
    ITEM CODE UNIT JW36-200
    Capacidad nominal
    KN 2000
    Longitud del recorrido de la diapositiva S milímetro 250
    Velocidad de carrera deslizante Fijo
    spm 35
    Variable
    spm 25-40
    máx. Altura del troquel cerrado H2 milímetro 500
    Ajuste de altura de troquel cerrado t milímetro 110
    Tamaño de la ventana lateral F-B E milímetro 900
    Altura F milímetro 450
    Distancia entre montantes G milímetro 2290
    Tamaño de la tabla F-B D milímetro 900
    L-R C milímetro 2200
    Espesor H3 milímetro 170
    Tamaño del fondo deslizante F-B b milímetro 800
    L-R un milímetro 1900
    Altura de la superficie de la mesa H1 milímetro 1135
    Dimensiones totales F-B A milímetro 2650
    L-R B milímetro 3150
    Altura H milímetro 4280
    Fuerza de motor
    KW 22
    Peso (aproximado)
    kg 33000


    DETAILS INTRODUCTION

    WORLD

    Punzonadoras de metal de 200 toneladas de alta precisión JW36-200 5
    Cuerpo de marco H con guías deslizantes de ocho superficies

    La prensa eléctrica de lado recto JW36 utiliza un cuerpo soldado de acero con marco en H que se encuentra bajo tratamiento térmico y tratamiento de lastre de bolas para liberar la tensión de soldadura. La precisión ya está garantizada durante el mecanizado y solo es necesario realizar un ajuste fino durante la instalación o el mantenimiento futuro.

    Punzonadoras de metal de 200 toneladas de alta precisión JW36-200 6
    Mesa más grande

    La máquina punzonadora de doble manivela con bastidor JW36 H tiene una mesa más grande que es más adecuada para el estampado progresivo y el conformado de láminas de metal grandes. La superficie superior de la mesa de trabajo de la prensa se pule con una máquina rectificadora de alto rendimiento para lograr una mejor planitud.

    Punzonadoras de metal de 200 toneladas de alta precisión JW36-200 7

    Bomba hidráulica protegida contra sobrecarga

    La prensa está equipada de serie con una bomba de sobrecarga hidráulica japonesa SHOWA. Normalmente, el sistema está configurado al 110% de la capacidad nominal. La prensa se detendrá inmediatamente una vez que tenga una sobrecarga superior al 110% para proteger tanto la prensa como el troquel.

    Punzonadoras de metal de 200 toneladas de alta precisión JW36-200 8
    Control PLC con HMI

    El sistema de control central PLC facilita la operación e inspección de la prensa. HMI tiene funciones de configuración del sistema, contador de monitor de E/S y contador preestablecido. El operador puede configurar la frecuencia de lubricación mediante la HMI de acuerdo con el tiempo de trabajo o los tiempos de carrera de trabajo.

    Punzonadoras de metal de 200 toneladas de alta precisión JW36-200 9
    sistema de control plc
    Punzonadoras de metal de 200 toneladas de alta precisión JW36-200 10
    Motores Siemens
    Punzonadoras de metal de 200 toneladas de alta precisión JW36-200 11

    Piezas eléctricas Schneider/Siemens

    APPLICATIONS

    WORLD

    Máquina de prensa neumática con marco JH21-125 C

    Adopte el proceso de punzonado, corte, doblado, trefilado, estampado, corte y forjado de chapa metálica.

    Punzonadoras de metal de 200 toneladas de alta precisión JW36-200 12
    Punzonadoras de metal de 200 toneladas de alta precisión JW36-200 13
    Leer más
    Punzonadoras de metal de 200 toneladas de alta precisión JW36-200 14
    Punzonadoras de metal de 200 toneladas de alta precisión JW36-200 15
    Electrodomésticos y ferretería
    Leer más

    OUR CUSTOMERS

    WORLD

    Punzonadoras de metal de 200 toneladas de alta precisión JW36-200 16
    Punzonadoras de metal de 200 toneladas de alta precisión JW36-200 17
    Punzonadoras de metal de 200 toneladas de alta precisión JW36-200 18
    Punzonadoras de metal de 200 toneladas de alta precisión JW36-200 19
    Punzonadoras de metal de 200 toneladas de alta precisión JW36-200 20
    Punzonadoras de metal de 200 toneladas de alta precisión JW36-200 21
    Punzonadoras de metal de 200 toneladas de alta precisión JW36-200 22
    Punzonadoras de metal de 200 toneladas de alta precisión JW36-200 23
    Punzonadoras de metal de 200 toneladas de alta precisión JW36-200 24
    OUR FACTORY

    WORLD

    WORLD GROUP

    El grupo mundial se estableció en 1988 como una empresa privada en la ciudad de Danyang, provincia de Jiangsu. El mundo tiene 21 empresas subsidiarias en total. El negocio principal es producir y vender prensas eléctricas, máquinas agrícolas, máquinas de construcción, autopartes y herramientas de jardín.

    Durante 30 años, el Grupo Mundial ha hecho posible el progreso adecuado e impulsado cambios positivos en cada industria. World ha solicitado 573 patentes y obtenido 122 patentes autorizadas, 404 patentes de modelos de utilidad, 36 patentes de invención y 47 patentes de diseño. World también es una marca registrada conocida por SAIC.

    Con ventas e ingresos de 3.692 millones de dólares en 2016, World Group es una de las 500 empresas privadas TOP en China y una de las 100 empresas TOP en la provincia de Jiangsu. Ahora, World es uno de los principales fabricantes de prensas eléctricas, el mayor fabricante de cosechadoras, el mayor fabricante de cortadoras de césped y uno de los principales fabricantes de máquinas de construcción en China.
