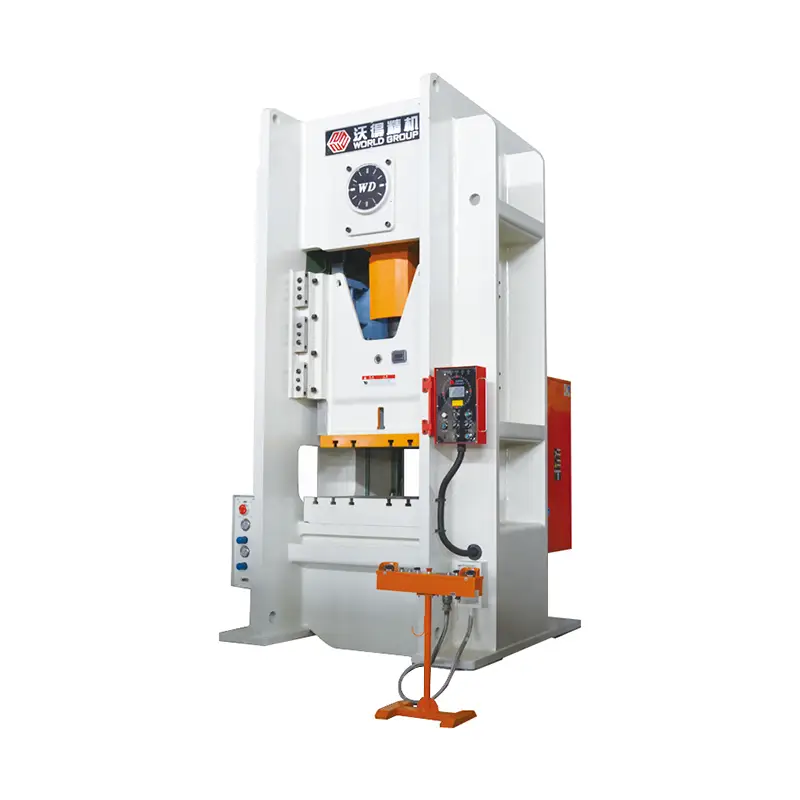

    Prensa eléctrica de manivela única con marco en H JW31

    La prensa eléctrica de una sola manivela con marco JW31 H se aplica a materiales livianos y delgados, para aplicaciones de troquel único y progresivo en corte, perforación, doblado, conformado, interconexión con línea ROT o unidad de transferencia. Marco de alta rigidez, aplicaciones adecuadas para diversos tipos de trabajos de estampado.

    La capacidad de la prensa es de 160 toneladas a 630 toneladas. Guía deslizante de 8 caras para mayor precisión.

    Máquina de prensa eléctrica de manivela única con marco JW31 H 2

    SPECIFICATION

    ITEM CODE UNIT JW31-160 JW31-200 JW31-250 JW31-315 JW31-400 JW31-500
    Capacidad nominal Educación física KN 1600 2000 2500 3150 4000 5000
    Trazo deslizante s milímetro 180 200 220 220 250 250
    Velocidad de carrera deslizante Fijo norte spm 45 35 30 30 25 20
    Variable norte spm 25-50 25-45 20-35 20-35 20-30 15-25
    máx. Altura del troquel cerrado H2 milímetro 400 450 500 550 600 650
    Ajuste de altura de troquel cerrado t milímetro 110 110 120 120 120 120
    Tamaño de la ventana lateral F-B E milímetro 650 750 800 850 900 1000
    Altura F milímetro 350 420 430 480 520 650
    Distancia entre montantes G milímetro 1100 1200 1300 1350 1450 1650
    Tamaño de la tabla F-B D milímetro 650 750 800 850 900 1000
    L-R C milímetro 1000 1100 1200 1250 1350 1500
    Espesor H3 milímetro 165 180 190 190 200 220
    Diámetro del orificio de la mesa   milímetro 180 200 200 220 220 220
    Tamaño del fondo deslizante F-B b milímetro 600 700 750 800 850 950
    L-R un milímetro 750 850 950 1000 1100 1250
    Altura de la superficie de la mesa H1 milímetro 1005 1115 1205 1215 1225 1225
    Dimensiones totales F-B A milímetro 2200 2300 2500 2600 2700 3100
    L-R B milímetro 1780 2000 2050 2200 2370 2600
    Altura H milímetro 3800 4200 4500 4550 4900 5400
    Fuerza de motor   KW 15 18.5 22 30 37 45
    Peso (aproximado)   kg 16000 22000 27500 30000 36500 47500

    OPTIONS

    Cortina de luz; Inversor; Almohadón; Desenrollador; Plancha de pelo; Alimentador NC; barra de transferencia; Manipulador;

    Contáctenos

    H FRAME BODY WITH HIGH RIGIDITY

    La máquina prensadora de lado recto JW31 utiliza un cuerpo de marco en H resistente. El cuerpo de la prensa está soldado de acero.

    con placas de acero de alta calidad mediante soldadura por arco de dióxido de carbono. Después de soldar, todas las costuras de soldadura deben pasar el examen de inspección ultrasónica. La caja de cambios de la transmisión superior se prueba en baño de aceite para evitar fugas de aceite.

    Luego, el cuerpo de la prensa recibirá un tratamiento térmico y un chorro de arena. Todos estos tratamientos ayudarán a liberar la tensión de soldadura para una alta rigidez. La estructura de la prensa se optimiza por ordenador y se refuerzan todos los puntos de energía clave.

    Máquina de prensa eléctrica de manivela única con marco JW31 H 3

    WET TYPE PNEUMATIC CLUTCH AND BRAKE

    Embrague neumático tipo húmedo con disco de embrague importado, sellos NOK, menor ruido y costo de mantenimiento, mayor vida útil.

    La prensa con embrague neumático húmedo puede funcionar de forma continua, en pulgadas o de un solo golpe, más opciones para los operadores.

    Máquina de prensa eléctrica de manivela única con marco JW31 H 4

    Motor Siemens, componentes Schneider Electric

    La prensa está equipada con motor principal Siemens y componentes eléctricos Schneider.

    Máquina de prensa eléctrica de manivela única con marco JW31 H 5

    Bomba hidráulica protegida contra sobrecarga

    La prensa está equipada de serie con una bomba de sobrecarga hidráulica japonesa SHOWA. Normalmente el sistema está configurado al 110% de la capacidad nominal. La prensa se detendrá inmediatamente una vez que tenga una sobrecarga superior al 110 % para proteger tanto la prensa como el troquel. Es fácil restablecer la sobrecarga ya que hay un interruptor de reinicio en el panel de control. El sistema se puede restablecer en 3 minutos.

    PLC Panasonic, Omron o Schneider

    El sistema de control PLC puede ser de la marca Panasonic, Ormon o Schneider.

    OPERAITON AND MAINTENANCE

    La prensa neumática JW31 tiene control PLC con HMI y controlador de leva. La prensa tiene controladores de levas mecánicos y eléctricos. Es fácil configurar los ángulos de leva para que coincidan con la prensa con alimentadores automáticos NC o con el sistema de transferencia de prensa. La HMI tiene la misma función que la configuración del sistema, la configuración de lubricación, el monitor de E/S, la configuración del contador y el reinicio del TDC. La bomba de engrase automática está equipada de serie en la prensa y el operador puede configurar la frecuencia de lubricación mediante la HMI de acuerdo con el tiempo de trabajo o el tiempo de trabajo. tiempos de carrera.

    El operador solo necesita verificar si hay suficiente grasa en la taza todos los días hábiles. El ariete de la prensa se ajusta mediante un motor de freno con un indicador digital de altura de cierre. La precisión es de 0,1 mm. Hay un botón y un interruptor de selección arriba/abajo en el panel de control. Es muy fácil probar la altura del troquel al instalarlo o cambiarlo.

    Máquina de prensa eléctrica de manivela única con marco JW31 H 6
    Bomba hidráulica protegida contra sobrecarga
    Máquina de prensa eléctrica de manivela única con marco JW31 H 7
    PLC Panasonic, Omron o Schneider
    Máquina de prensa eléctrica de manivela única con marco JW31 H 8
    OPERAITON AND MAINTENANCE
    Máquina de prensa eléctrica de manivela única con marco JW31 H 9
