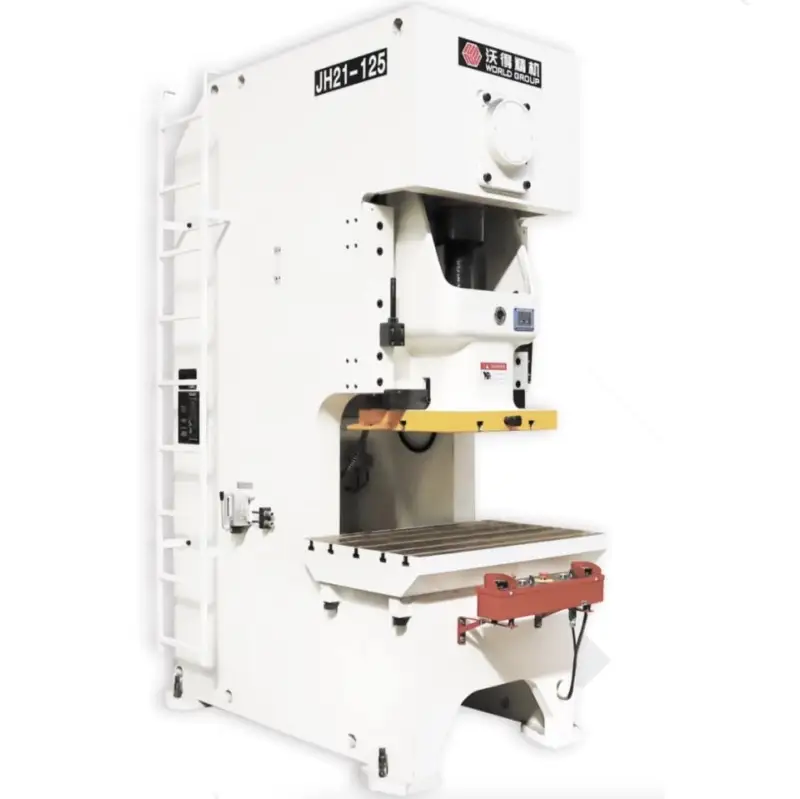

Punzonadora neumática JH21, máquina de prensa eléctrica neumática de 125 toneladas

    UPS...!

    No hay datos de producto.

    ir a la página de inicio
    Capacidad de suministro
    30 unidades /mes
    Puerto de inicio
    puerto de shanghai
    Aterial
    STELL
    Tiempo de entrega
    30 días laborables
    Certificación
    CE, CCC
    Disponibilidad
    OEM/ODM

    WORLD

    Prensa eléctrica de manivela única con marco en C JH21

    Navegando por el futuro,

    MUNDO el primero

    Punzonadora neumática JH21, máquina de prensa eléctrica neumática de 125 toneladas 6
    Punzonadora neumática JH21, máquina de prensa eléctrica neumática de 125 toneladas 7
    Punzonadora neumática JH21, máquina de prensa eléctrica neumática de 125 toneladas 8

    ¡¡¡Asombroso!!!

    Prensas modelo JH21

    La máquina prensadora tipo C más popular para procesos de estampado, punzonado, corte, doblado, recorte y corte de piezas de chapa metálica. El tonelaje de la prensa es de 25 toneladas a 400 toneladas. La prensa de marco JH21 c está equipada de serie con PLC, pantalla táctil HMl, embrague y freno neumáticos de tipo húmedo y válvula solenoide de seguridad. La bomba de sobrecarga hidráulica, la bomba automática de lubricante y grasa y los cilindros de equilibrio deslizante, las barreras de luz de seguridad, el inversor de frecuencia para velocidades de carrera ajustables, el cojín de matriz tipo pistón, las abrazaderas de cambio rápido de matriz, el monitor de tonelaje y el bloqueo de seguridad de la matriz son todos opcionales. Esta prensa de una sola manivela puede funcionar con un alimentador de rodillos de hojas en espiral para actuar como una prensa automática. Varias prensas automáticas con sistema de transferencia, como manipuladores, pueden funcionar como una línea de prensas completamente automática.

    1F

    Beneficios & Características

    Leer más
    Punzonadora neumática JH21, máquina de prensa eléctrica neumática de 125 toneladas 9
    Embrague y freno neumático de tipo húmedo de patente mundial para máquina de prensa eléctrica.

    World produce el volante, el eje de transmisión, el anillo de engranaje y ensambla el embrague con discos y sellos de fricción importados. Los discos de fricción están en baño de aceite, lo que es mejor para la lubricación y la refrigeración. Todos los embragues deben pasar pruebas de temperatura y pruebas de equilibrio de peso. El embrague húmedo tiene beneficios como una vida útil más larga, menor ruido, costos de mantenimiento más económicos y un mantenimiento más fácil, en comparación con el embrague de tipo seco. Especialmente para el estampado de piezas de electrodomésticos debido a requisitos de limpieza más estrictos.

    Punzonadora neumática JH21, máquina de prensa eléctrica neumática de 125 toneladas 10
    PlC para control de prensa neumática.

    El sistema de control logístico programable es un equipamiento estándar para todas las prensas eléctricas automáticas de marcas mundiales. Schneider. Omron y Panasonic están todos disponibles. La bomba automática de lubricación con grasa también está controlada por el PLC y el operador puede configurar el tiempo y la frecuencia de lubricación a través de la HMI. La prensa puede funcionar en pulgadas, de un solo golpe y de golpes continuos. Hay un botón de parada de emergencia en el panel de control para uso de emergencia. El estado de funcionamiento de la prensa también se puede comprobar a través del HMl.

    Punzonadora neumática JH21, máquina de prensa eléctrica neumática de 125 toneladas 11
    Sistema de protección de sobrecarga hidráulica para prensa neumática.

    World Press utiliza un sistema de protección contra sobrecarga hidráulica en lugar de una placa de corte mecánica convencional con mayor confiabilidad y acción más sensible. Si se realiza una operación incorrecta o se sobrecarga la prensa, el aceite hidráulico de alta presión debajo del recipiente regresará al tanque de aceite de la bomba de sobrecarga. Mientras tanto, se enviará una señal a la prensa y la prensa se detendrá inmediatamente para proteger el troquel y la prensa neumática. Hay un interruptor de reinicio en el panel de control y la bomba de sobrecarga bombeará el aceite hidráulico de regreso al ariete. La prensa estará lista nuevamente para funcionar.

    Estructura compacta de la prensa tipo C.

    • 1. Cigüeñal ubicado en cruz
    • 2. El motor y el embrague están en la parte trasera.
    • 3. Dos cilindros de equilibrio deslizantes.
    • 4. Cuerpo soldado de acero con estructura C, tratamiento de recocido
    • 5. La bomba de sobrecarga, la bomba de grasa y el sistema neumático están todos en la parte trasera.
    Guías deslizantes de tipo rectangular de alta precisión para la prensa de marco hueco

    Guías de ariete de seis caras, de forma rectangular, lenadadas, con placas de bronce fijadas al cuerpo de la prensa. Mayor precisión y mayor vida útil de la superficie. Los espacios de las guías se pueden ajustar mediante los pernos en la parte delantera. Todos los arietes se funden en una fábrica mundial y se mecanizan mediante un centro de fresado CNC. El sistema de lubricación automática de grasa proporciona el lubricante adecuado para las guías. Fiable, estable y con menor ruido.

    Punzonadora neumática JH21, máquina de prensa eléctrica neumática de 125 toneladas 12

    2F

    Parámetros técnicos

    Leer más

    ITEM

    CODE

    UNIT

    JH21-25

    JH21-45

    JH21-60

    JH21-80

    JH21-100

    JH21-125

    JH21-160

    JH21-200

    JH21-250

    JH21-315

    JH21-400

    Capacidad nominal

    Educación física

    KN

    250

    450

    600

    800

    1000

    1250

    1600

    2000

    2500

    3150

    4000

    Longitud del recorrido de la diapositiva

    S

    milímetro

    80

    120

    140

    160

    160

    180

    200

    220

    220

    220

    250

    Trazos de diapositivas

    Fijo


    spm

    100

    80

    70

    60

    55

    50

    45

    45

    30

    30

    30

    Variable (opcional)


    spm

    60-120

    50-95

    45-85

    40-75

    35-65

    35-65

    30-55

    30-55

    20-35

    20-35

    20-35

    máx. Altura del troquel cerrado

    H2

    milímetro

    250

    270

    300

    320

    335

    350

    400

    450

    500

    500

    550

    Ajuste de altura de troquel cerrado

    t

    milímetro

    50

    60

    70

    80

    90

    90

    100

    110

    120

    120

    120

    La profundidad de la garganta

    C1

    milímetro

    210

    225

    270

    310

    330

    350

    400

    430

    450

    450

    490

    Distancia entre montantes

    d1

    milímetro

    450

    515

    560

    610

    670

    670

    736

    910

    980

    980

    1050

    Tamaño del fondo deslizante

    FB

    b

    milímetro

    250

    340

    400

    460

    520

    520

    580

    650

    700

    700

    750

    LR

    un

    milímetro

    360

    410

    480

    540

    620

    620

    700

    880

    950

    950

    1020

    Tamaño del orificio del vástago

    Diámetro

    d

    milímetro

    40

    50

    50

    50

    70

    70

    70

    70

    70

    70

    70

    Profundidad

    I

    milímetro

    65

    60

    70

    65

    90

    90

    100

    100

    130

    130

    130

    Tamaño de la tabla

    FB

    D

    milímetro

    400

    440

    520

    600

    640

    680

    760

    840

    880

    880

    950

    LR

    C

    milímetro

    720

    825

    930

    950

    1060

    1100

    1175

    1390

    1500

    1540

    1700

    Espesor

    H3

    milímetro

    80

    110

    130

    140

    145

    155

    165

    180

    190

    190

    210

    Diámetro del orificio de la mesa

    ¢

    milímetro

    150

    150

    150

    180

    180

    200

    220

    240

    260

    260

    280

    Dimensiones totales

    FB

    A

    milímetro

    1500

    1585

    1540

    1765

    2000

    2040

    2305

    2600

    2660

    2720

    2850

    LR

    B

    milímetro

    945

    1075

    1200

    1200

    1300

    1320

    1420

    1540

    1640

    1680

    1750

    Altura

    H

    milímetro

    2120

    2390

    2570

    2725

    3010

    3035

    3215

    3800

    3850

    3850

    4140

    Fuerza de motor


    KW

    3

    5.5

    5.5

    7.5

    7.5

    11

    15

    18.5

    22

    30

    37

    Peso (aproximado)


    kg

    2450

    3550

    5150

    6450

    8650

    9550

    13600

    19200

    23200

    26600

    29500


    3F

    Piezas opcionales.
    Leer más
    Punzonadora neumática JH21, máquina de prensa eléctrica neumática de 125 toneladas 13
    Cortina de luz
    Punzonadora neumática JH21, máquina de prensa eléctrica neumática de 125 toneladas 14
    Inversor
    Punzonadora neumática JH21, máquina de prensa eléctrica neumática de 125 toneladas 15
    Cojín de troquel
    Punzonadora neumática JH21, máquina de prensa eléctrica neumática de 125 toneladas 16
    cambio de troquel
    Punzonadora neumática JH21, máquina de prensa eléctrica neumática de 125 toneladas 17
    Alimentador NC

    4F

    El caso de aplicación
    Leer más
    Punzonadora neumática JH21, máquina de prensa eléctrica neumática de 125 toneladas 18
    Punzonadora neumática JH21, máquina de prensa eléctrica neumática de 125 toneladas 19
    Punzonadora neumática JH21, máquina de prensa eléctrica neumática de 125 toneladas 20
    Punzonadora neumática JH21, máquina de prensa eléctrica neumática de 125 toneladas 21
    Punzonadora neumática JH21, máquina de prensa eléctrica neumática de 125 toneladas 22
    Punzonadora neumática JH21, máquina de prensa eléctrica neumática de 125 toneladas 23
    Punzonadora neumática JH21, máquina de prensa eléctrica neumática de 125 toneladas 24
