jackow@pressmachine-world.com +86-13817590728 Fabricante y proveedor mundial de máquinas prensadoras eléctricas.
WORLD
Navegando por el futuro,
MUNDO el primero
¡¡¡Asombroso!!!

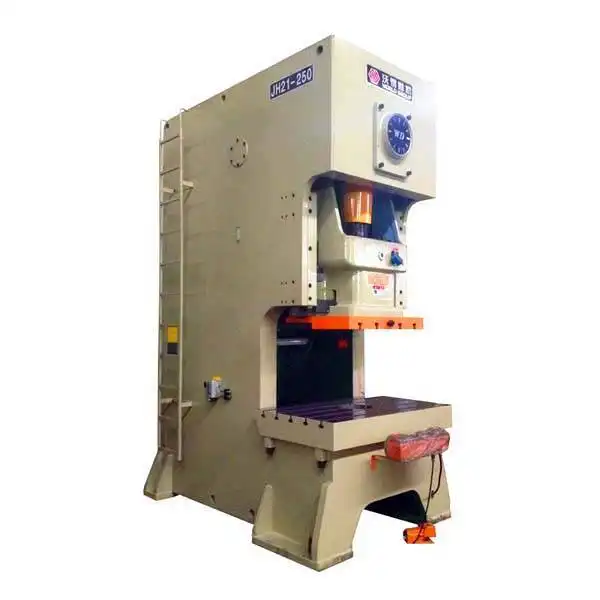

Prensas modelo JH21
La máquina prensadora tipo C más popular para procesos de estampado, punzonado, corte, doblado, recorte y corte de piezas de chapa metálica. El tonelaje de la prensa es de 25 toneladas a 400 toneladas. La prensa de marco en C JH21 está equipada de serie con PLC, pantalla táctil HMl, embrague y freno neumáticos de tipo húmedo y válvula solenoide de seguridad. La bomba de sobrecarga hidráulica, la bomba automática de grasa y lubricante y los cilindros de equilibrio deslizante, las barreras de luz de seguridad, el inversor de frecuencia para velocidades de carrera ajustables, el cojín de matriz tipo pistón, las abrazaderas de cambio rápido de matriz, el monitor de tonelaje y el bloque de matriz de seguridad son todos opcionales. Esta prensa de una sola manivela puede funcionar con un alimentador de rodillos de hojas en espiral para actuar como una prensa automática. Varias prensas automáticas con sistema de transferencia, como manipuladores, pueden funcionar como una línea de prensas completamente automática.
World produce el volante, el eje de transmisión, el anillo de engranaje y ensambla el embrague con discos y sellos de fricción importados. Los discos de fricción están en baño de aceite, lo que es mejor para la lubricación y la refrigeración. Todos los embragues deben pasar pruebas de temperatura y pruebas de equilibrio de peso. El embrague húmedo tiene beneficios como una vida útil más larga, menor ruido, costos de mantenimiento más económicos y un mantenimiento más fácil, en comparación con el embrague de tipo seco. Especialmente para el estampado de piezas de electrodomésticos debido a requisitos de limpieza más estrictos.
El sistema de control logístico programable es un equipamiento estándar para todas las prensas eléctricas automáticas de marcas mundiales. Schneider. Omron y Panasonic están todos disponibles. La bomba automática de lubricación con grasa también está controlada por el PLC y el operador puede configurar el tiempo y la frecuencia de lubricación a través de la HMI. La prensa puede funcionar en pulgadas, de un solo golpe y de golpes continuos. Hay un botón de parada de emergencia en el panel de control para uso de emergencia. El estado de funcionamiento de la prensa también se puede comprobar a través del HMl.
World Press utiliza un sistema de protección contra sobrecarga hidráulica en lugar de una placa de corte mecánica convencional con mayor confiabilidad y acción más sensible. Si se realiza una operación incorrecta o se sobrecarga la prensa, el aceite hidráulico de alta presión debajo del recipiente regresará al tanque de aceite de la bomba de sobrecarga. Mientras tanto, se enviará una señal a la prensa y la prensa se detendrá inmediatamente para proteger el troquel y la prensa neumática. Hay un interruptor de reinicio en el panel de control y la bomba de sobrecarga bombeará el aceite hidráulico de regreso al ariete. La prensa estará lista nuevamente para funcionar.
Estructura compacta de la prensa tipo C.
Guías de ariete de seis caras, de forma rectangular, lenadadas, con placas de bronce fijadas al cuerpo de la prensa. Mayor precisión y mayor vida útil de la superficie. Los espacios de las guías se pueden ajustar mediante los pernos en la parte delantera. Todos los arietes se funden en una fábrica mundial y se mecanizan mediante un centro de fresado CNC. El sistema de lubricación automática de grasa proporciona el lubricante adecuado para las guías. Fiable, estable y con menor ruido.
ITEM | CODE | UNIT | JH21-25 | JH21-45 | JH21-60 | JH21-80 | JH21-100 | JH21-125 | JH21-160 | JH21-200 | JH21-250 | JH21-315 | JH21-400 | |
Capacidad nominal | Educación física | KN | 250 | 450 | 600 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | 4000 | |
Longitud del recorrido de la diapositiva | S | milímetro | 80 | 120 | 140 | 160 | 160 | 180 | 200 | 220 | 220 | 220 | 250 | |
Trazos de diapositivas | Fijo | spm | 100 | 80 | 70 | 60 | 55 | 50 | 45 | 45 | 30 | 30 | 30 | |
Variable (opcional) | spm | 60-120 | 50-95 | 45-85 | 40-75 | 35-65 | 35-65 | 30-55 | 30-55 | 20-35 | 20-35 | 20-35 | ||
máx. Altura del troquel cerrado | H2 | milímetro | 250 | 270 | 300 | 320 | 335 | 350 | 400 | 450 | 500 | 500 | 550 | |
Ajuste de altura de troquel cerrado | t | milímetro | 50 | 60 | 70 | 80 | 90 | 90 | 100 | 110 | 120 | 120 | 120 | |
La profundidad de la garganta | C1 | milímetro | 210 | 225 | 270 | 310 | 330 | 350 | 400 | 430 | 450 | 450 | 490 | |
Distancia entre montantes | d1 | milímetro | 450 | 515 | 560 | 610 | 670 | 670 | 736 | 910 | 980 | 980 | 1050 | |
Tamaño del fondo deslizante | FB | b | milímetro | 250 | 340 | 400 | 460 | 520 | 520 | 580 | 650 | 700 | 700 | 750 |
LR | un | milímetro | 360 | 410 | 480 | 540 | 620 | 620 | 700 | 880 | 950 | 950 | 1020 | |
Tamaño del orificio del vástago | Diámetro | d | milímetro | 40 | 50 | 50 | 50 | 70 | 70 | 70 | 70 | 70 | 70 | 70 |
Profundidad | I | milímetro | 65 | 60 | 70 | 65 | 90 | 90 | 100 | 100 | 130 | 130 | 130 | |
Tamaño de la tabla | FB | D | milímetro | 400 | 440 | 520 | 600 | 640 | 680 | 760 | 840 | 880 | 880 | 950 |
LR | C | milímetro | 720 | 825 | 930 | 950 | 1060 | 1100 | 1175 | 1390 | 1500 | 1540 | 1700 | |
Espesor | H3 | milímetro | 80 | 110 | 130 | 140 | 145 | 155 | 165 | 180 | 190 | 190 | 210 | |
Diámetro del orificio de la mesa | ¢ | milímetro | 150 | 150 | 150 | 180 | 180 | 200 | 220 | 240 | 260 | 260 | 280 | |
Dimensiones totales | FB | A | milímetro | 1500 | 1585 | 1540 | 1765 | 2000 | 2040 | 2305 | 2600 | 2660 | 2720 | 2850 |
LR | B | milímetro | 945 | 1075 | 1200 | 1200 | 1300 | 1320 | 1420 | 1540 | 1640 | 1680 | 1750 | |
Altura | H | milímetro | 2120 | 2390 | 2570 | 2725 | 3010 | 3035 | 3215 | 3800 | 3850 | 3850 | 4140 | |
Fuerza de motor | KW | 3 | 5.5 | 5.5 | 7.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | ||
Peso (aproximado) | kg | 2450 | 3550 | 5150 | 6450 | 8650 | 9550 | 13600 | 19200 | 23200 | 26600 | 29500 |
