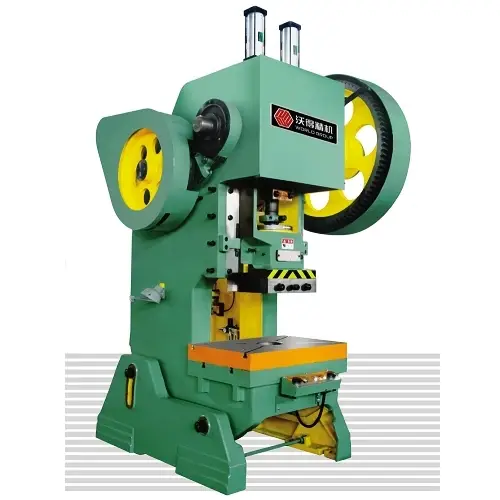

Punzonadoras mecánicas con marco C de J23-16 toneladas
Especificaciones:
| ITEMS | UNIT | J23-6.3 | J23-10 | J23-16 | J23-25 | J23-35 | J23-40 | J23-63 | JB23-63 | J23-80 | J23-100 | J23-125 | |
| Capacidad | KN | 63 | 100 | 160 | 250 | 350 | 400 | 630 | 630 | 800 | 1000 | 1250 | |
| Carrera nominal | milímetro | 2 | 2 | 2 | 2.5 | 3.5 | 6 | 6 | 7 | 7 | 7 | 8 | |
| Longitud del recorrido de deslizamiento | milímetro | 35 | 45 | 55 | 65 | 80 | 90 | 110 | 110 | 120 | 140 | 150 | |
| Tiempos de carrera por minuto | spm | 170 | 145 | 125 | 55 | 50 | 45 | 50 | 40 | 38 | 38 | 38 | |
| máx. Altura del troquel | milímetro | 150 | 180 | 220 | 270 | 290 | 320 | 360 | 390 | 440 | 480 | 500 | |
| Ajuste de altura de troquel cerrado | milímetro | 30 | 35 | 45 | 55 | 60 | 65 | 80 | 80 | 90 | 100 | 100 | |
| La profundidad de la garganta | milímetro | 110 | 130 | 160 | 200 | 220 | 250 | 260 | 310 | 350 | 380 | 390 | |
| Distancia entre montantes | milímetro | 150 | 180 | 220 | 270 | 280 | 340 | 350 | 420 | 450 | 560 | 550 | |
| Tamaño del fondo deslizante | L-R | milímetro | 140 | 170 | 200 | 250 | 250 | 300 | 300 | 400 | 430 | 540 | 540 |
| F-B | milímetro | 120 | 150 | 180 | 220 | 220 | 260 | 260 | 360 | 360 | 480 | 480 | |
| Tamaño del agujero del tallo | Diámetro | milímetro | 30 | 30 | 40 | 40 | 40 | 50 | 50 | 50 | 60 | 60 | 60 |
| Profundidad | milímetro | 55 | 55 | 60 | 60 | 60 | 70 | 70 | 70 | 75 | 75 | 75 | |
| Tamaño del cojín | L-R | milímetro | 310 | 370 | 450 | 560 | 610 | 700 | 760 | 860 | 950 | 1080 | 1100 |
| F-B | milímetro | 200 | 240 | 300 | 370 | 400 | 460 | 480 | 570 | 650 | 710 | 720 | |
| Espesor | milímetro | 30 | 35 | 40 | 50 | 60 | 65 | 80 | 80 | 100 | 120 | 130 | |
| Diámetro del agujero de la mesa | milímetro | 60 | 80 | 100 | 120 | 130 | 150 | 180 | 180 | 200 | 220 | 240 | |
| máx. ángulo inclinable | ° | 45 | 35 | 35 | 30 | 30 | 30 | 20 | 20 | 20 | 15 | 13 | |
| Altura de la superficie del refuerzo | milímetro | 750 | 730 | 750 | 800 | 815 | 850 | 810 | 850 | 850 | 850 | 860 | |
| Sobre todas las dimensiones | L-R | milímetro | 620 | 665 | 847 | 950 | 1058 | 1335 | 1350 | 1500 | 1715 | 1790 | 1790 |
| F-B | milímetro | 780 | 900 | 1150 | 1345 | 1460 | 1721 | 1810 | 1958 | 2060 | 2404 | 2504 | |
| Altura | milímetro | 1503 | 1658 | 1910 | 2130 | 2225 | 2488 | 2740 | 2868 | 3290 | 3625 | 3715 | |
| Distancia entre pernos de cimentación | L-R | milímetro | 314 | 394 | 450 | 600 | 650 | 750 | 850 | 920 | 1010 | 1130 | 1110 |
| F-B | milímetro | 530 | 610 | 780 | 920 | 1020 | 1060 | 1180 | 1300 | 1360 | 1550 | 1710 | |
| Fuerza de motor | kilovatios | 0.75 | 1.1 | 1.5 | 2.2 | 4 | 5.5 | 5.5 | 7.5 | 7.5 | 11 | 11 | |
| Peso | kg | 400 | 576 | 1085 | 1780 | 2650 | 3540 | 4550 | 5500 | 7390 | 10800 | 12035 | |
Características:
1) Adopta un cigüeñal colocado horizontalmente.
2) Adopte un rodamiento en lugar de un casquillo de cobre con menor ruido y mayor vida útil.
3)Cuerpo de fundición, cuerpo inclinable.
4)J23-80 y los modelos anteriores adoptan cilindros de equilibrio.
5) Ajuste de altura de cierre manual con pantalla de escala.
6) Embrague de enlace rígido rotado.
